Elmes MTX to miniaturowy, dwukanałowy nadajnik radiowy na pasmo 433,92MHz,
który współpracuje z dowolnym odbiornikiem Elmes.
Jego zasięg działania w otwartej przestrzeni wynosi maksymalnie 100 metrów.
Działanie nadajnika jest podobne do pilota Elmes DWB100H.
Różnica polega na zastosowaniu wyprowadzeń przewodowych zamiast
przycisków - włączników.
Wyzwolenie transmisji w jednym z kanałów następuje po zwarciu odpowiedniej
pary przewodów.
Dla zapewnienia niezawodności działania przy bardzo krótkim pobudzeniu,
transmisja jest przedłużana o 1 sekundę.
Nadajnik zasilany jest z alkalicznej baterii 9V,
lecz może być również zasilany napięciem stałym 12V.
Oferowany jest w postaci płytki drukowanej z wyprowadzonymi przewodami sterującymi
o długości 200mm i klipsem dla baterii 9V.

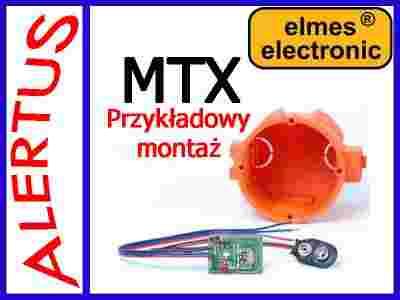

Niewielkie rozmiary nadajnika oraz stopka instalacyjna umożliwiają szybką i prostą
instalację, na przykład pod podwójnym wyłącznikiem dzwonkowym, w elektrycznej,
podtynkowej puszce instalacyjnej. W takim zastosowaniu nadajnik umożliwia
bezprzewodowe sterowanie np. roletami lub bramą na odległość 10-15 metrów przy
współpracy ze sterownikami serii ST... produkcji Elmes Electronic.
Nadajnik można też stosować w dowolnej innej aplikacji zdalnego sterowania.
Nadajnik należy chronić od wilgoci i ładunków elektrostatycznych.
Instalowanie nadajnika w puszkach metalowych, w sąsiedztwie ekranów metalowych,
przewodów zakłócających, itp., może znacznie ograniczyć zasięg działania nadajnika.
W skład zestawu wchodzą: płytka nadajnika MTX, stopka instalacyjna, instrukcja obsługi
SPECYFIKACJA
- pasmo radiowe 433.92MHz (+/- 100kHz), moc promieniowana <5mW;
- system kodowania zmiennego KEELOQ®;
- zasilanie baterią 9V lub napięciem stałym 9..12V (I=20mA przy nadawaniu;
Sposób wyzwalania:
- zwarcie styków 1 i 3 (kanał pierwszy) lub 2 i 3 (kanał drugi),
- podanie napięcia z zakresu od Vcc -3V do Vcc na wejście 1 lub 2,
- zakres temperatur pracy: od - 20st. C do +45st. C;
- wymiary płytki nadajnika 22 x 31mm;
- deklaracja CE producenta.
