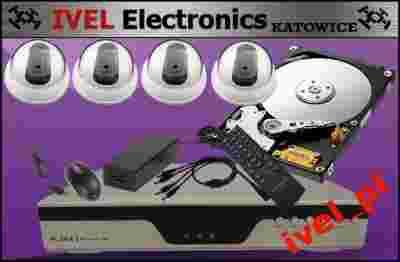

Opisy poszczególnych urządzeń wchodzących w skład zestawu:

Rejestrator cyfrowy DVR-04H100D1 jest urządzeniem stworzonym do rejestracji obrazu z 4 kamer przemysłowych oraz jednego kanału audio z mikrofonu. Idealnie nadaje on się do monitoringu: domu, małej i średniej firmy itp.

W omawianym rejestratorze zastosowano najnowocześniejszą metodę kompresji obrazu tj. H.264. Rejestrator może rejestrować obraz z maksymalną prędkością 100kl/sekundę w rozdzielczości D1.


Możemy do niego podłączyć jako urządzenie odbiorcze:

• monitor przemysłowy zarówno CRT, LCD, LED
• monitor komputerowy CRT, LCD, LED
• jak również zwykły telewizor wyposażony w wejście VIDEO typu cinch lub Euro(SCART)

Co do sterowania urządzeniem to wygląda to tak:

• sterowanie za pomocą myszy komputerowej
• sterowanie za pomocą pilota dołączonego w zestawie
• sterowanie i podgląd przez sieć lokalną lub internet

A teraz jak wygląda zapis i tak, może on być realizowany na wiele sposobów które wymieniam poniżej:

• Ręczny – sami załączamy i wyłączamy nagrywanie
• Terminarz – ustawiamy nagrywanie w określonych godzinach, dniach itp.
• Detekcja – nagrywanie następuje w momencie wykrycia ruchu przez rejestrator
• Zdalne

Obsługa przez sieć może być realizowana za pomocą dołączonego oprogramowania CMS jak również przez przeglądarkę internetową Internet Explorer.

Zapis 25 klatek na sekunde dla każdej kamery w najwyższej rozdzielczości D1 (704x576), czyli obraz tak płynny jak w TV

Specyfikacja:

• tryb pracy: pentaplex
• liczba wejść wideo: 4 (BNC)
• liczba wyjść wideo: 1 x BNC +1 x VGA
• liczba wejść/wyjść audio: 1/1 (RCA)
• prędkość zapisu: 100kl/s (25kl/s na kamerę) w D1
• rozdzielczość zapisu: D1 (704x576) HD1(704x288) CIF(352x288)
• kompresja:H.264
• Dwustrumieniowość: transmisja obrazu i dźwięku w pełnej jakości (strumień główny) lub z ograniczoną przepustowością (strumień pomocniczy)
• odtwarzanie wszystkich kanałów jednocześnie
• archiwizacja: 1 x HDD Sata II (max. 2TB), 2 x USB, LAN
• zdalne sterowanie: pilot, myszka, LAN
• menu w języku polskim
• tryb zapisu: manualny, ciągły zapis, detekcja ruchu, terminarz
• kompresja audio: ADPCM
• obsługa pamięci typu "PenDrive" (złącze USB)
• interfejs sieciowy: Ethernet (10/100 Base-T)
• podgląd przez sieć: przeglądarka IE, program CMS
• gwarancja 24 miesiące

Zalety rejestratora :

1) Wydajność :

• najnowszy format kompresji H.264 umożliwiający rejestrację nagrań z lepszą jakością i/lub przez dłuższy okres.
• lepsza jakość obrazu przy zdalnym podglądzie.
• płynny zapis przy 25 kl/s , jak w TV

2) Elastyczność :

• szybki zapis do 25 kl/s przy standardowej D1 na wszystkich kanałach !!!!!
• odtwarzanie wszystkich kanałów jednocześnie !!!!!
• precyzyjne ustawienia harmonogramu rejestracji niezależnie dla każdego kanału, ustawianie co do minuty.
• rejestracja toru audio do każdego kanału video.
• dwukierunkowy tor audio do komunikacji pomiędzy rejestratorem a zdalną stacją.
• obsługa dysku twardego SATA do 2 TB.
• dowolny sposób archiwizacji: lokalnie przez port USB 2.0 lub zdalnie przez sieć.
• łatwa obsługa i sterowanie: pilot IR, mysz

3) Niezawodność :

• zwiększona żywotność dysków dzięki funkcji hibernacji dysków.
• ograniczenie niebezpieczeństwa utraty danych dzięki zastosowaniu systemu RAID 1.
• zabezpieczenie przed zawieszeniem systemu - WatchDog.
• monitorowanie i powiadamianie o stanie dysków.

4) Bezpieczeństwo :

• detekcja utraty sygnału i zasłonięcia kamery
• detekcja ruchu : 192 pola(16x12) / 6 poziomów czułości
• wysyłanie wybranych nagrań na serwer ftp.
• personalizacja zakresu uprawnień dla różnych użytkowników.


Oferowany przewód umożliwia w sposób profesjonalny zrealizować zasilanie kamer telewizji przemysłowej. Ogólnie kamery zasilane napięciem stałym 12V lub przemiennym 220V i są dołączone do najbliższego gniazda sieciowego, jednak gdy takiego nie ma w pobliżu kamery pojawia się problem.

Optymalnym rozwiązaniem jest zastosowanie specjalnego kabla koncentrycznego z dodatkową parą przewodów zasilających.

Oferowany przewód oprócz sygnały VIDEO umożliwia poprowadzenie zasilania za pomocą specjalnej pary przewodów (wystarczy podłączyć je np. do wspólnego zasilacza w pomieszczeniu obserwacyjnym - przy użyciu oferowanego przewodu można zasilić wiele kamer z jednego zasilacza)

Specjalistyczny kabel do TELEWIZJI PRZEMYSŁOWEJ. Dwie żyły zasilania plus kabel koncentryczny.

Parametry przewodu elektrycznego:

Linka: 2 x 0.5mm²

Parametry przewodu koncentrycznego:

• Impedancja: 75 Ω
• Żyła: drut CU 0.59
• Izolacja: PE pełny 3.7
• Ekran: Folia Al (PET)
• Oplot: drut CU
• Współczynnik ekranowania: > 75 dB
• Powłoka zewnętrzna: PVC 5.5 mm

Wykaz tłumienności (db) 100 metrowego odcinka kabla dla wybranych częstotliwości (MHz):

• 100 MHz - 10.6 dB
• 200 MHz - 15.2 dB
• 500 MHz - 25.4 dB
• 1000 MHz - 38.9 dB

Przeciętnie przyjmuje się, ze sygnał video można przesłać kablem K-60 na odległość do 400 m bez stosowania wzmacniacza.

Kabel do telewizji przemysłowej K-60+2X0.50 posiada 2 żyły po 0.5 mm². Rezystancja teoretyczna to 3.4Ω/100m. Producent przewodu podaje 5.5 Ω/100m. Zasilając kamerę napięciem 12V kablem K-60+2X0.50 i zakładając spadek napięcia do 11V zasilanie można przesłać naodległości podane w tabelce:

Długość kabla dla R=3.4Ω / 100m	Długość kabla dla R=5.5Ω / 100m	Max. Prąd K-60+2X0.50 0.5mm²
[m]	[m]	[A]
10	6.2	1.471
20	12.3	0.735
30	18.5	0.49
40	24.7	0.368
50	30.9	0.29
60	37.1	0.245
70	43.3	0.210
80	49.4	0.184
90	55.7	0.163
100	61.8	0.147
150	92.7	0.098
200	122.8	0.074
250	154	0.059
300	185.5	0.049
350	216.4	0.042
400	245.7	0.037
450	275.4	0.033
500	313.4	0.029
