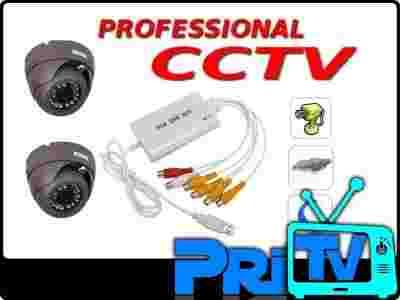

ZESTAW DO MONITORINGU OPARTY NA:
KARTA DVR AXR 04V2AUSB
+ 2 szt. KAMERA KONIG KG-M-114
KĄT WIDZENIA 90 STOPNI!
W SKŁAD ZESTAWU WCHODZI:
-
Karta DVR pod USB 04V2AUSB szt. 1
- Kamera KONIG KG-M-114 szt. 2
- Przewód Koncentryczny K-60+2x05mm 10m
- Zasilacz Max Power 12V 2A szt. 1
- Łączówka zasilania LZ-1 szt. 1
- Złącze typu F 5,8mm szt. 4
- Przejście gniazdo F - wtyk BNC szt. 2
- Przejście gniazdo F - wtk CINCH szt. 2
- Wtyk zasilający DC 2,1/5,5 szt. 2
- faktua VAT lub paragon fiskalny
- gwarancja 24 miesiące
Karta USB DVR umożliwia podłączenie 4 kamer ( w tym 2 kamery z fonią ) do komputera / laptopa za pomocą złącza USB. Jest to bardzo przydatne w przypadku podłączenia do laptopów w których nie można zainstalować standardowych karty DVR na złączu PCI . Do Karty dvr usb dołączone jest pełne profesjonalne oprogramowanie ( zrzuty ekranowe poniżej) służące do podglądu oraz rejestracji obrazu i dźwięku. Oprogramowanie umożliwia podgląd obrazu przez sieć internet na dowolnym komputerze za pomocą przeglądarki www.
OPIS:
- Kompresja przez kodek H.264, Obsługuje rozdzielczość D1;
- Port USB 2.0;
- 2-kanałowe wejście Audio;
- 1 Kanał pracuje w czasie rzeczywistym, przy 4 kanałach odświeżanie poklatkowe;
- Profesjonalne oprogramowanie z wieloma funkcjami;
- Możliwe jest powiększanie wybranych obszarów obrazu;
- Zastosowania: mieszkanie, stacja paliw, willa itp.
SPECYFIKACJA:
- 10 bitowy ADC CONNEXANT'a umożliwia wysoką rozdzielczość i podgląd "na żywo".
- Rozdzielczość D1 pozwala na wierne odwzorowanie kolorów i podgląd "na żywo".
- Kompresja przez kodek H.264 pozwala na efektywne wykorzystanie przestrzeni dysku twardego.
- Kodowanie nagrywanego materiału na poziomie kompresji.
- Nadpisywanie materiału po zapełnieniu wolnej przestrzeni na dysku. Soft obsługuje: podgląd przez sieć, detekcję ruchu, powiadamia o utracie sygnału video.
- Wszechstronne oprogramowanie klienckie pozwalające na zdalny podgląd na żywo oraz odtwarzanie zarejestrowanego materiału.
- Obsługa wielu protokołów do współpracy z urządzeniami alarmującymi, obrotnicami oraz kamerami obrotowymi.
- Możliwe jest powiększanie wybranych obszarów obrazu, system zarządzania
przestrzenią dyskową.
PARAMETRY:
- Kompresja: H.264
- Wejścia Audio: 2 Kanały
- Wejścia Video: 4 kanały (PAL lub NTSC)
- Prędkość Wyświetlania: NTSC: 30 kl/s; PAL: 25 kl/s
- Prędkość nagrywania: NTSC: 30 kl/s; PAL: 25 kl/s
- Rodzaje nagrywania: ręczne, przez harmonogram, alarmowe, poprzez detekcję ruchu
- Poziomy jakości obrazu: Dobra, Głowna, Normalna
- Rozdzielczość rejestracji: NTSC: 704 x 480(D1) 352 x 240(CIF); PAL: 704 x576 (D1) 352 x 288(CIF)
- Rodzaje wyświetlania: Pełny ekran lub Quad (podział ekranu na 4 okna)
- Zdalny podgląd: przeglądarka IE lub oprogramowanie klienckie
- Rodzaj wyjścia USB: USB 2.0
- Obsługiwane protokoły PTZ: PELCO-D; PELCO-P
- Współpraca z systemami Windows: 2000/XP/Vsita
- Zakres temperatury pracy: -10 ~ +50 Stopni Celsjusza
- Dopuszczalny zakres wilgotności przy pracy: 10%-90%
- Waga: 160g
- Wymiary: 96(D) x 60(S) x 20(W)
Kamera KONIG KG-G-144:
Kamera posiada przetwornik 1/3” SONY CCD o rozdzielczości 420 linii oraz obiektyw o ogniskowej 2.8 mm, co pozwala uzyskać kąt widzenia około 90º. Obudowa wykonana jest z metalu i jest wandaloodporna. Kamera skonstruowana jest w sposób umożliwiający montaż zarówno na suficie jak i ścianie bocznej. Moduł umiejscowiony jest w obudowie kulowej umieszczonej w specjalnym uchwycie, który pozwala na obrót kamery w dowolnej osi.
W obudowie z klasą szczelności IP66 umieszczony jest reflektor podczerwieni z czujnikiem zmierzchowym. Zasięg promiennika określany przez producenta to 20m w warunkach pokojowych oraz do 15m w warunkach zewnętrznych. Kamera może być użyta zarówno w dzień jak i w nocy, również na zewnątrz.
| SPECYFIKACJA TECHNICZNA |
| Przetwornik |
1/3" Sony CCD |
| Rozdzielczość pozioma TVL |
420 linii |
| Liczba pikseli |
PAL 500(H) x 582 (V)
NTSC 510(H) x 494(V) |
| Diody podczerwieni (IR) |
25 diod o średnicy 5mm
|
| Zasięg reflektora podczerwieni |
do 20 metrów |
| Obiektyw |
2.8mm |
| Czułość |
0 LUX (włączone IR) |
| Współczynnik S/N |
>48dB
|
| Elektroniczna migawka |
Automatyczna,
PAL: 1/50 - 1/100000 sec;
NTSC: 1/60 - 1/100000 sec |
Korekcja gamma
|
0.45 |
Pobór prądu
|
350mA
|
| Wyjście wideo |
1.0 Vp-p, 75Ω |
| Zasilanie |
12 V (+/- 10%)
|
| Temperatura pracy |
-10°C ... +45°C |
| Wymiary |
94mm x 69mm |
| Waga |
400g |
Przewód Koncentryczny z Zasilaniem 2x0,5mm
Ciekawy sposób zasilania kamer telewizji przemysłowej. Zazwyczaj kamery zasilane napięciem stałym 12V lub przemiennym 230V są dołączone do najbliższego gniazda sieciowego, jednak gdy takiego brak pojawia się problem. Najlepszym rozwiązaniem jest zastosowanie specjalnego kabla koncentrycznego z dodatkową parą przewodów zasilania. Oferowany przewód oprócz sygnały wizji umożliwia poprowadzenie zasilania za pomocą specjalnej pary przewodów (wystarczy podłączyć je np. do zasilacza w pomieszczeniu obserwacyjnym).
| KONSTRUKCJA |
| Żyła wewnętrzna |
Cu 0,59 |
| Izolacja żyły |
PE |
| Średnica [mm] |
3,7 |
| Żyła zewnętrzna |
Oplot z drutów Cu
plus płaszcz aluminiowy
|
| Powłoka |
PCV biały |
| Średnica zewnętrzna [mm] |
5,8 |
| WŁASNOŚCI ELEKTRYCZNE PRZY 20°C |
| Impedancja falowa [?] |
75 +/- 3 |
| Pojemność skuteczna [pF/m] przy f=1 kHz |
67,1 |
| Współczynnik skrócenia fali [%] |
65 |
| Rezystancja dla prądu stałego [m?/m] - żyła wewnętrzna |
60 |
| Rezystancja dla prądu stałego [m?/m] - żyła zewnętrzna |
33 |
Tłumienność falowa [dB/100m] - średnio przy częstotliwości
- 50 MHz
- 100 MHz
- 200 MHz
- 300 MHz
- 500 MHz
- 800 MHz
- 1000 MHz
- 1500 MHz |
7,1
10,2
14,5
18,6
25,5
33,1
37,5
47,1
|
| POZOSTAŁE DANE |
| Zakres temperatur [°C] |
-30 ~ +75 |
| Promień zginania [mm] |
40 |
| Konfekcja [m] |
200 |
Zasilacz Max Power 12V 2A:
| SPECYFIKACJA TECHNICZNA |
| Napięcie zasilania |
100-200V AC |
| Częstotliwość |
50-60Hz |
| Napięcie na wyjściu |
12V DC |
| Prąd na wyjściu |
2000mA (2A) |
| Wtyk |
2.5/5.5 DC (+ na rdzeniu) |
| Zabezpieczenie przeciążeniowe |
Tak |
| Zabezpieczenie przepięciowe |
Tak |
| Zabezpieczenie zwarciowe |
Tak |
| Standardy bezpieczeństwa |
EN60950, ESD, UL 60950-1,
GS (EN 60950-1:2001+ALL),
IEC60950-1:2001 |
| Certyfikaty |
UL/CUL (UL60950-1), CE, FCC,
TUV-GS (EN60950-1), CB, PSE, CEC |
Łączówka Zasilacz LZ-1:
Rozgałęźnik zasilania jest elementem biernym, pomagającym w uporządkowanym rozgałęzieniu zasilania z jednego zasilacza większej mocy. Idealnie nadaje się do połączenia zasilacza z wtykiem 5.5mm z przewodami YAP75, zasiljącymi kamery.
Obudowa umożliwia zamontowanie jej za pomocą wkrętów lub opaski zaciskowej do masztu lub ściany (opaska, wkręty nie wchodzą w skład zestawu). Dla wiekszej ilości odbiorników niz 8 , mozna łączyć odbiorniki równolegle na tym samym zacisku.
DANE TECHNICZNE
Ilość wyjść :8 (2 listwy zaciskowe) ;
Ilość wejść: 1 Gniazdo 5.5/2.1;
Max. prąd zasilający: 2.5 A;
Max. Napięcie : 24 V;
Wymiary: 116x90x36 mm
Złącze typu F 5,8mm:
Złącze typu F 5,8mm nakręca się na przewód koncentryczny. Złącze zawiera doatkowo gumową uszczelkę wewnętrz wtyku.
SPECYFIKACJA TECHNICZNA:
- złącze typu F (RG6) nakręcane toczone
- Średnica 5,8 mm
- stosowane na kable koncentryczne
- dodatkowa uszczelka gumowa wewnątrz wtyku
- zastosowanie do telewizji naziemnej, satelitarnej, CCTV
- wykonane z metalu
- Zalecany wtyk do kabla CONOTECH SAT50, DG100, DG113, HDTV
Przejście gniazdo F na wtyk BNC:
Standardowe łączenie kamer z innymi urządzeniami (np. rejestrator, monitor, telewizor itd.) wykorzystując złącze typu F zarobione na kablu koncentrycznym.
Przejście gniazdo F na wtyk CINCH (RCA):
Przejście umożliwiające przesłanie obrazu lub dźwięku z kamery do np. rejestratora, monitora, telewizora czy urządzeń audio, wykorzystując złącze typu F zarobione na kablu koncentrycznym.
Wtyk zasilacz DC:
Wtyk zasilacz DC, wymiary wtyku 5,1/5,5mm.
W SKŁAD ZESTAWU WCHODZI:
-
Karta DVR pod USB 04V2AUSB szt. 1
- Kamera KONIG KG-M-114 szt. 2
- Przewód Koncentryczny K-60+2x05mm 10m
- Zasilacz Max Power 12V 2A szt. 1
- Łączówka zasilania LZ-1 szt. 1
- Złącze typu F 5,8mm szt. 4
- Przejście gniazdo F - wtyk BNC szt. 2
- Przejście gniazdo F - wtk CINCH szt. 2
- Wtyk zasilający DC 2,1/5,5 szt. 2
- faktua VAT lub paragon fiskalny
- gwarancja 24 miesiące
