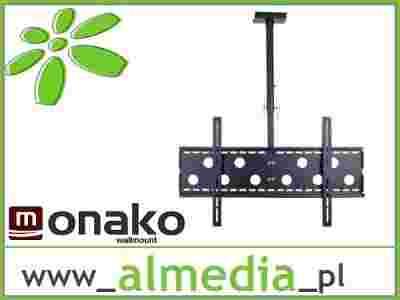

Widok uchwytu




Rysunek uchwytu



Uchwyt SDP102M E9639 został zaprojektowany w celu umożliwienia zawieszenia na suficie nowoczesnego „cienkiego” telewizora LCD (Plazma). Maksymalna nośność uchwytu to 60 kg. Uchwyt umożliwia łatwą (bez użycia narzędzi) regulację pochylenia panelu w granicach 20 stopni.



Uchwyt jest przeznaczony do montowania na ścianach których
konstrukcja zapewnia odpowiednią wytrzymałość.

Niniejszy uchwyt nie jest przeznaczony do montowania na sufitach szkieletowych, z płyt gipsowych, lub do innych lekkich konstrukcji. Jeżeli użytkownik nie potrafi określić nośności ściany na której chciałby zamontować uchwyt powinien zwrócić się o pomoc do firmy wykonującej profesjonalnie tego typu prace montażowe.

Dostarczany zestaw jest pomyślany jako kompletny i wystarczający we wszystkich typowych przypadkach – w razie mniej typowych warunków profesjonaliści montujący tego typu sprzęt powinni zapewnić ewentualne dodatkowe elementy/środki niezbędne w określonej sytuacji. Niezbędne narzędzia: wiertło do metalu/drewna fi 4,8 mm (dla montażu w konstrukcji drewnianej / stalowej), wiertło do betonu fi 12 mm (dla montażu na ścianie), uniwersalny zestaw kluczy nasadowych lub oczkowych, śrubokręt krzyżakowy.




Ostrzeżenia dotyczące bezpieczeństwa.

W razie jakichkolwiek wątpliwości co do zrozumienia procedury prawidłowego montażu uchwytu lub co do stabilności i bezpieczeństwa jego używania należy zwrócić się o pomoc do firmy wykonującej profesjonalnie tego typu prace montażowe. Przed rozpoczęciem montażu trzeba sprawdzić kompletność zestawu i stan elementów – w razie wątpliwości co do ich prawidłowego wykonania nie należy rozpoczynać montażu.



Operacja wieszania telewizora wymaga udziału dwóch sprawnych osób!

Nieprawidłowy montaż może być przyczyną uszkodzenia ciała lub sprzętu. Uchwytu nie wolno używać do celów niezgodnych z przeznaczeniem. Producent i dystrybutor nie ponoszą żadnej odpowiedzialności za nieprawidłowy montaż lub sposób użycia.




Nazwa	Uchwyt TV LCD / Plazma sufitowy, pochylny SDP102M
Kod	E9639
Rozmiar TV w calach	30” – 50”
Odległość od sufitu (regulowana)	0,6 - 1,05 m
Standard mocowania	VESA
Nośność	60 kg
Pochylenie pion	20°
Obrót poziom	-
Wymiary	773x310x60 mm
Masa własna	9 kg
GWARANCJA	24 miesiące !!
