Symbol: MOD-27.Z

Na życzenie możemy zamontować złącza, jednak może to opóźnić wysyłkę.

OPIS OGÓLNY

      Moduł dostarcza napięcie o wartościach +3.3 V i +5 V, a wbudowany przełącznik ON/OFF ułatwia sterowanie. Do zasilania można użyć złącza USB lub złącza DC np. z zasilacza o napięciu do +12V. Ma wbudowane dwa stabilizatory napięcia, kondensatory filtrujące napięcie zasilania, zabezpieczenie zwarciowe 500mA dla złącza USB oraz sygnalizację LED. Dioda LED sygnalizuje napięcie na wyjściu modułu, jeśli przełącznik będzie rozłączony, dioda przestanie świecić. Wyprowadzenia pasują do płytki prototypowej / stykowej.

      Ważne:Na środku modułu znajduje się zworka do wyboru źródła napięcia USB lub VIN (ze złącza DC). W instrukcji i na zdjęciach z wyprowadzeniami są opisane złącza, których można używać w zależności od źródła zasilania.

UWAGA! Podłączenie dwóch źródeł napięcia może uszkodzić układ. Podłączając przewód USB, należy odłączyć przewód DC i odwrotnie.

PARAMETRY TECHNICZNE

Układ scalony	LM1117-3.3 , LM1117-5.0
Zabezpieczenie	bezpiecznik polimerowy 500mA (tylko dla napięcia z USB)
Złącze wejściowe	miniUSB i VIN: DC 5.5 x 2.1 mm
Wyprowadzenia / złącze wyjściowe	złącze 9-pin i 6-pin
Zasilanie	VIN: do +12V, złącze USB +5V
Napięcie wyjściowe	+3.3V, + 5V, VIN, VUSB
Sygnalizacja LED	tak, sygnalizująca napięcie na wyjściu
Wymiary	34 mm x 26 mm
Konfiguracja	wybór napięcia zasilania ( z USB lub złącza VIN)
Dodatkowe informacje	podłączenie dwóch źródeł może uszkodzić układ

ZAWARTOŚĆ ZESTAWU

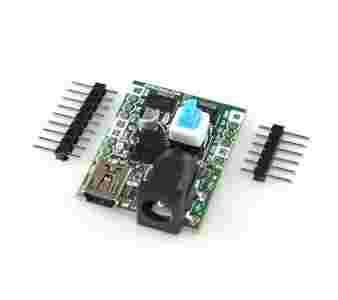

• zmontowany MOD-27.Z Moduł zasilający 3.3V/5V
• zestaw złączy do samodzielnego zamontowania ( 9-pin, 6-pin )
• skrócona, drukowana instrukcja (na życzenie)
  (pełna instrukcja jest dostępna elektronicznie pod adresem z.modulowo.pl/27 )
