Symbol: MOD-01.Z

Na życzenie, możemy zamontować złącze. Może to jednak opóźnić wysyłkę.

OPIS OGÓLNY

      Moduł służy do budowy prototypów i projektów opartych o popularny mikrokontroler ATmega8. Istnieje możliwość montażu innego mikrokontrolera z rodziny AVR, jeżeli tylko wyprowadzenia pinów pokrywają się z ATmega8. Dostępny jest również moduł z mikrokontrolerem ATmega328P.

Piny są dopasowane do płytki prototypowej. Moduł można zamontować w takiej płytce i dalej rozbudowywać swój projekt, a dzięki wyprowadzonemu złączu SPI, można szybko wgrać nowy program. Nie trzeba już tracić czasu na łączenie mikrokontrolera z rezonatorem kwarcowym i podłączać poszczególnych pinów do programatora. Zaletą modułu są wyprowadzone kolejno piny portu mikrokontrolera ATmega8.

PARAMETRY TECHNICZNE

Układ scalony	ATmega8, LM1117-3.3
Zabezpieczenie	bezpiecznik polimerowy
Częstotliwość taktowania	16MHz (rezonator kwarcowy)
Programowanie	SPI
Wyprowadzenia / złącze wyjściowe	złącze 2 x 14pin, pasujące do płytki prototypowej
Zasilanie	+4.5 V do +5 V
Sygnalizacja LED	tak
Wymiary	39 mm x 24mm
Konfiguracja	wybór napięcia odniesienia AREF VCC/GND (zworka)
Dodatkowe informacje	wyprowadzone kolejno piny portów mikrokontrolera
wbudowany przycisk RESET
wbudowany stabilizator +3.3V
wyprowadzone napięcie +3.3V pozwala na zasilanie dodatkowych modułów
możliwość prostego podłączenia konwertera USB/UART MOD-05

ZAWARTOŚĆ ZESTAWU

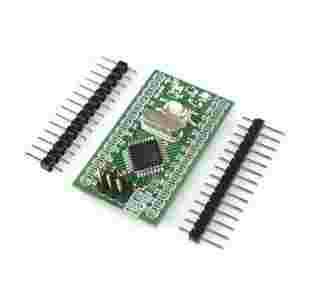

• zmontowany MOD-01.Z Moduł z ATmega8 z zabezpieczeniem
• zestaw złączy do samodzielnego zamontowania ( 14-pin 2 szt. )
• skrócona, drukowana instrukcja (na życzenie)
  (pełna instrukcja jest dostępna elektronicznie pod adresem z.modulowo.pl/01 )
