Symbol: MOD-01.Z

Aukcja dotyczy zmontowanego modułu.

OPIS OGÓLNY:

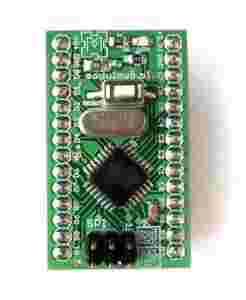

     Moduł służy do budowy prototypów i projektów opartych o popularny mikrokontroler ATmega8. Istnieje możliwość montażu innego mikrokontrolera z rodziny AVR, jeżeli tylko wyprowadzenia pinów pokrywają się z ATmega8.

Dostępny jest również moduł z mikrokontrolerem ATmega328P i oprogramowaniem Arduino IDE.

      Piny modułu pasują do płytki prototypowej. Moduł można zamontować w takiej płytce i dalej rozbudowywać budowany projekt, a dzięki wyprowadzonemu złączu SPI można szybko wgrać nowy program. Nie trzeba już tracić czasu na łączenie mikrokontrolera z rezonatorem kwarcowym i podłączać poszczególnych pinów do programatora.

Zaletą modułu są wyprowadzone kolejno piny portu mikrokontrolera ATmega8.

PARAMETRY TECHNICZNE:

• wbudowany mikrokontroler ATmega8
• zasilanie od +4.5 V do +5 V
• złącze 2 x 14pin , pasujące do płytki prototypowej
• wyprowadzone kolejno piny portów mikrokontrolera
  (piny Portb.6 i Portb.7 podłączone do rezonatora kwarcowego)
• wbudowane zabezpieczenie zwarciowe – bezpiecznik polimerowy
• dioda LED sygnalizująca napięcie zasilania (zielona)
• wymiary 43 mm x 23mm
• wybór napięcia odniesienia AREF VCC/GND (zworka)
• wbudowany rezonator kwarcowy 16MHz
• wbudowany przycisk RESET
• wbudowany stabilizator +3.3V
• wyprowadzone napięcie +3.3V pozwala na zasilanie dodatkowych
• modułów
• wyprowadzone złącze ISP do programowania
• możliwość prostego podłączenia konwertera USB/UART MOD-05



ZAWARTOŚĆ ZESTAWU:

• zmontowany moduł MOD-01.Z Moduł z ATmega8 i zabezpieczeniem
• dokumentacja techniczna (instrukcja)
