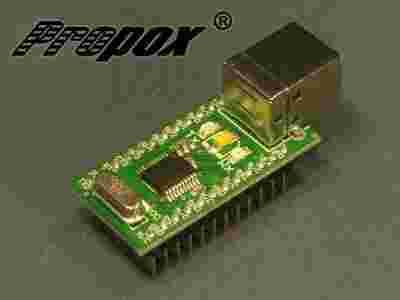

MMusbMCP2200

MMusbMCP2200 jest niedrogim zintegrowanym modułem do transmisji danych poprzez interfejs USB. Moduł bazuje na kontrolerach MCP2200 firmy Microchip. MMusbMCP2200  pozwala na transfer danych z prędkością 300 - 1000kbps. Do modułu dołączony jest kabel USB. Dzięki sterownikom do systemu Windows, które emulują port szeregowy oraz możlwości konfiguracji VID oraz PID moduł nadaję się do upgrade`u aplikacji, w których dotychczasowo używana była transmisja po łączu szeregowym RS232.
Wybór Minimodułu jest pierwszym krokiem dla projektów, które muszą być zrealizowane w krótkim czasie. MMusbMCP2200 może być użyty zarówno do prototypu eliminując konieczność projektowania obwodu drukowanego jak i do układu finalnego, w którym minimoduł montowany jest w postaci "kanapki".

Właściwości

• Transmisja danych poprzez USB do 1MB/s
• 128B bufor do obsługi przesyłu danych
• Zintegrowana 1024bit pamięć wewnętrzna EEPROM
• W pełni konfigurowalny VID i PID
• Przygotowane sterowniki VCP (Virtual Com Port) - WindowsXP (SP2, SP3) / Vista / 7
• Darmowe narzędzie konfiguracji
• Obsługa prędkości transmisji: 300 - 1000k (baud)
• Sprzętowe sterowanie przepływem
• Opcja polaryzacji sygnałów UART
• 8 uniwersalnych sygnałów I/O
• 256B wewnętrznej pamięci EEPROM
• Zasilanie od 3.0V do 5.25V
• Kompatybilny z USB 2.0 Full-Speed
• Złącze USB w standardzie B
• Raster wyprowadzeń 0,1" (2.54mm) pasujący do podstawki DIL24

Download

•  MMusbMCP2200 Dane katalogowe
•  MCP2200 Dokumentacja
•  MCP2200 sterowniki do portu COM

Zestaw zawiera

• 1 x moduł MMusbMCP2200
• 1 x kabel USB
