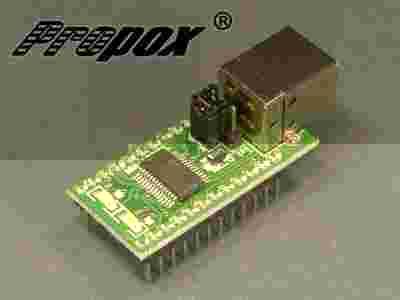

MMUSB232RL

MMusb232RL jest niedrogim zintegrowanym modułem do transmisji danych poprzez interfejs USB. Moduł bazuje na kontrolerach FT232R firmy FTDI. MMusb232RL  pozwala na transfer danych z prędkością 1Mbod/s (RS232) oraz 3Mbod/s (RS422/RS485). Do modułu dołączony jest kabel USB. Dzięki sterownikom do systemu Windows, które emulują port szeregowy moduł nadaje się do upgrade`u aplikacji, w których dotychczasowo używana była transmisja po łączu szeregowym RS232.
Wybór Minimodułu jest pierwszym krokiem dla projektów, które muszą być zrealizowane w krótkim czasie. MMusb232RL może być użyty zarówno do prototypu eliminując konieczność projektowania obwodu drukowanego jak i do układu finalnego, w którym minimoduł montowany jest w postaci "kanapki".

Właściwości

• Jednoukładowe rozwiązanie dla konwersji USB - Asynchroniczna Transmisja Szeregowa
• Transmisja danych poprzez USB od 300 bod/s do 3Mbod/s (RS422, RS485, poziom TTL) oraz do 1 Mbod/s (RS232)
• Zintegrowany protokół USB na FT232RL
• Obsługa sygnałów Modemowych i Handshaking (sprzętowy jak i XOn/XOff)
• Transmisja szeregowa UART: bity danych (7 lub 8), bity stopu (1 lub 2), kontrola parzystości (brak, parzystość, nieparzystość, znak, spacja)
• Bufory: Nadawczy (256 B) i odbiorczy (128 B)
• Kontrola autotransmisji bufora dla RS485
• Wsparcie dla zawieszenia/wznowienia pracy
• 5 konfigurowalnych linii CBUS I/O
• Zintegrowany układ konwersji poziomów logicznych (5V/1.8V)
• Ustawiany timeout dla bufora Rx
• Przygotowane sterowniki FTDI
• Wbudowany generator sygnału zegarowego (6, 12, 24 i 48MHz)
• Wbudowana 1024bit pamięć EEPROM
• Obsługa trybu pracy Bit-Bang
• Wsparcie dla konfiguracji zasilania własnego, zasilania z szyny (niskiej i zwiększonej mocy)
• Zintegrowany obwód resetu po włączeniu zasilania (Power-On-Reset) z opcjonalnymi pinami wejściowymi i wyjściowymi resetu
• Zintegrowany regulator LDO 3.3V dla I/O USB
• Zasilanie od 3.3V do 5.25V
• Każdy układ posiada unikalny numer identyfikacyjny FTDIChip-IDTM
• Kompatybilny z UHCI/OHCI/EHCI kontrolerem hosta
• Kompatybilny z USB 2.0 Full Speed
• Złącze USB w standardzie B
• Raster wyprowadzeń 0,1" (2.54mm) pasujący do podstawki DIL24

Download

•  MMusb232RL Instrukcja użytkownika
•  FT232R Dane katalogowe
•  Wirtualne i bezpośrednie sterowniki do portu COM

Zestaw zawiera

• 1 x moduł MMusb232RL
• 1 x kabel USB
