MMUSB231X

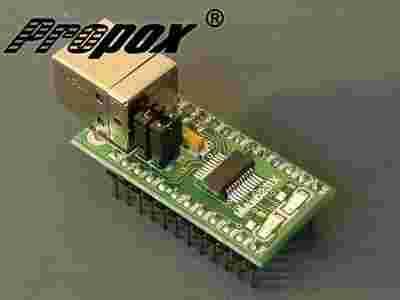

MMusb231X jest niedrogim zintegrowanym modułem do transmisji danych poprzez interfejs USB. Moduł bazuje na kontrolerach FT231X firmy FTDI. MMusb231X pozwala na transfer danych z prędkością 3Mbps. Do modułu dołączony jest kabel USB. Dzięki sterownikom do systemu Windows, które emulują port szeregowy moduł nadaje się do upgrade`u aplikacji, w których dotychczasowo używana była transmisja po łączu szeregowym RS232.
Wybór Minimodułu jest pierwszym krokiem dla projektów, które muszą być zrealizowane w krótkim czasie. MMusb231X może być użyty zarówno do prototypu eliminując konieczność projektowania obwodu drukowanego jak i do układu finalnego, w którym minimoduł montowany jest w postaci "kanapki".

Właściwości

• Pojedynczy układ interfejsu USB do asynchronicznego szeregowego przesyłania danych .
• Cały protokół USB obsługiwany na chipie.
• 2048B EEPROM do przechowywania deskryptorów CBUS urządzeń i konfiguracji I/O
• W pełni zintegrowany zegar plus opcjonalny wybór wyjścia zegara umożliwiającegy interfejs bezklejowy do zewnętrznego MCU lub FPGA
• Szybkość transmisji danych od 300 Baund do 3 Mbaund
• 512B bufor odbiorczy oraz 512B bufor bufor transmisji wykorzystujący technologię wygładzania pozwala na dużą przepustowość danych
• Wirtualne ( VCP ) i bezpośrednie ( D2XX ) sterowniki
• Konfigurowalne wejścia/wyjścia
• Diody LED dla sygnałów sterujących
• Obsługa interfejsu UART dla 7 lub 8 bitów danych, 1 lub 2 bitów stopu
• Synchroniczne i asynchroniczne opcje interfejsu z RD # i WR #
• Może być stosowany w urządzeniach przenośnych w celu wykrycia obecności ładowarki w porcie USB
• Urządzenie dostarczane z zaprogramowanym unikalnym numerem seryjnym USB
• Obsługuje zasilanie z magistrali, własne zasilanie i autobusów o dużej mocy zasilany konfiguracji USB .
• Zintegrowany konwerter poziomu 3.3V dla USB I/O
• Działa z oziomami napięć od 1V8 z zewnętrznymi pull up i toleruje 5V
• Wbudowany układ resetu
• Opcja inwersji sygnału UART
• Wewnętrzne regulatory 3.3V/1.8V LDO
• Niski prąd pracy 8mA ( typowy)
• Niskie zużycie przepustowości USB
• Zgodność z UHCI / OHCI / EHCI
• Kompatybilny z USB 2.0 Full Speed
• Rozszerzony zakres temperatur pracy : od -40 ° C do 85 ° C


Download

• MMusb231X schemat
• FT231X Dane katalogowe
• Wirtualne i bezpośrednie sterowniki do portu COM

Zestaw zawiera

• 1 x moduł MMusb231X
• 1 x kabel USB
