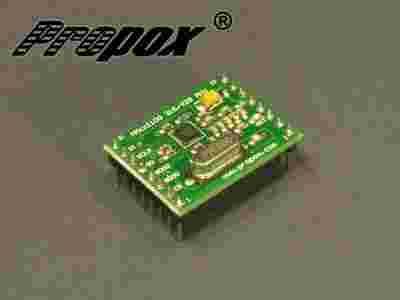

MMcc1100-433

MMcc1100 jest miniaturowym, kompletnym modułem nadawczo-odbiorczym (transceiverem), służącym do przesyłania danych w postaci cyfrowej, zbudowanym w oparciu o układ CC1100 firmy Texas Instruments. Moduł pracuje w wolnodostępnym paśmie ISM 315/433MHz i zawiera wszystkie niezbędne do pracy elementy, z wyjątkiem anteny. Możliwe jest również wykonanie modułu na pasma 868 i 915 MHz. Użycie gotowego modułu uwalnia konstruktora od konieczności projektowania części systemu pracującej z częstotliwościami radiowymi oraz kompletowania odpowiednich elementów. Dzięki temu budowa systemów wykorzystujących komunikację radiową staje się szybsza i prostsza. Do modułu dostarczane jest przykładowe oprogramowanie, napisane w języku C, realizujące inicjację transceivera oraz transmisj danych.
Wybór naszego Minimodułu jest pierwszym krokiem dla projektów, które muszą być zrealizowane w krótkim czasie. MMcc1100 może być użyty zarówno do prototypu eliminując konieczność projektowania obwodu drukowanego jak i do układu finalnego w którym minimoduł montowany jest w postaci "kanapki". Wszystkie sygnały niezbędne do komunikacji z minimodułem, zasilanie oraz wejście/wyjście antenowe zostały wyprowadzone na dwa złącza szpilkowe SIL6/8. Moduł przeznaczony jest do montażu poziomego, może zostać wlutowany w płytkę, lub umieszczony w odpowiedniej podstawce. Moduł MMcc1100 komunikuje się  z mikrokontrolerem przy pomocy standardowej magistrali  SPI. Połączenie wyprowadzeń modułu z mikrokontrolerem zasilanym tym samym napięciem nie powinno stanowić żadego problemu. Jeżeli mikrokontroler ma wewnętrzne mechanizmy sprzętowe wspierające transmisję SPI to należy odpowiednie linie modułu podłączyć do odpowiednich portów mikrokontrolera. W innym wypadku linie te można podłączyć do dowolnych portów, pamiętając o zachowaniu kierunku transmisji. W drugim przypadku, kiedy mikrokontroler ma inne poziomy napięciowe, należy zastosować konwertery poiomu sygnału.
Skomunikuj się ze swoją aplikacją poprzez sieć radiową, przekonaj się o nowych możliwościach sterowania bezprzewodowego . . .

Właściwości

• Kompletny, gotowy do użycia transceiver
• Małe wymiary 28 x 21mm
• Montaż poziomy
• Praca w paśmie315/433MHz
• Zasięg do ok 1000m
• Nie wymaga strojenia
• Oprogramowanie do łatwego generowania danych konfiguracyjnych (SmartRF Studio)
• Prędkość tarnsmisji ustawiana programowo od 1.5kb/s do 500kb/s
• Dwa 64-bajtowe bufory nadawczo-odbiorcze
• Wewnętrzny układ automatycznej korekcji błędu
• Wybierany programowo format transmisji danych: FSK, OOK, ASK
• Możliwość programowego wyboru numeru kanału radiowego (255 kanałów)
• Tryb czuwania z automatycznym wybudzaniem

Download

•  MMcc1100-433MHz Dane katalogowe
•  MMcc1100-433Mhz Schemat
•  cc1100 Dokumentacja
•  Przykłady oraz Biblioteki
•  Smart RF Studio

Zestaw zawiera

• 1 x moduł MMc1100-433MHz
