MMcc1000-433

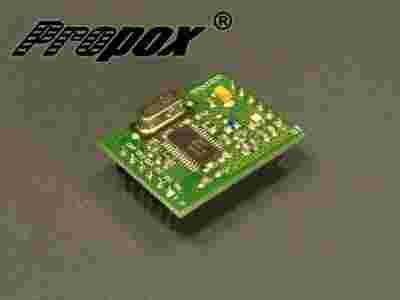

MMcc1000 jest miniaturowym, kompletnym modułem nadawczo-odbiorczym (transceiverem), służącym do przesyłania danych w postaci cyfrowej, zbudowanym w oparciu o układ CC1000 firmy Texas Instruments. Moduł pracuje w wolnodostępnym paśmie ISM 433MHz i zawiera wszystkie niezbędne do pracy elementy, z wyjątkiem anteny. Możliwe jest również wykonanie modułu na pasma 868 i 915 MHz. Użycie gotowego modułu uwalnia konstruktora od konieczności projektowania części systemu pracującej z częstotliwościami radiowymi oraz kompletowania odpowiednich elementów. Dzięki temu budowa systemów wykorzystujących komunikację radiową staje się szybsza i prostsza. Do modułu dostarczane jest przykładowe oprogramowanie, napisane w języku C, realizujące inicjację transceivera oraz transmisj danych.
Wybór naszego Minimodułu jest pierwszym krokiem dla projektów, które muszą być zrealizowane w krótkim czasie. MMcc1000 może być użyty zarówno do prototypu eliminując konieczność projektowania obwodu drukowanego jak i do układu finalnego w którym minimoduł montowany jest w postaci "kanapki". Wszystkie sygnały niezbędne do komunikacji z minimodułem, zasilanie oraz wejście/wyjście antenowe zostały wyprowadzone na dwa złącza szpilkowe SIL6/8. Moduł przeznaczony jest do montażu poziomego, może zostać wlutowany w płytkę, lub umieszczony w odpowiedniej podstawce. Połączenie z mikrokontrolerem wykonuje się przy użyciu pięciu linii. Trzy z nich to interfejs służący do konfigurowania układu CC1000 (ustawiania takich parametrów jak: częstotliwość nadawania/odbioru, moc wyjściowa, tryb pracy układu, itd.). W interfejsie tym występuje dwukierunkowa linia danych (dane mogą być przesyłane do lub z układu), linia zegara (sterowana przez mikroprocesor) oraz linia zezwolenia. Pozostałe dwie linie tworzą interfejs dla danych przysyłanych drogą radiową, są to: dwukierunkowa linia danych oraz linia zegara. W przypadku tego interfejsu transmisja synchronizowana jest przez układ CC1000 (zarówno podczas nadawania, jak i odbioru), dlatego też sygnał ten powinien być podłączony do wejścia przerwania w mikrokontrolerze. Dodatkowo na analogowe wejście mikrokontrolera można doprowadzić sygnał RSSI - możliwy będzie wtedy pomiar poziomu odbieranego sygnału. Skomunikuj się ze swoją aplikacją poprzez sieć radiową, przekonaj się o nowych możliwościach sterowania bezprzewodowego!!!

Właściwości

• Kompletny, gotowy do użycia transceiver
• Małe wymiary 28 x 21mm
• Montaż poziomy
• Praca w paśmie 433MHz
• Zasięg do ok 2000m
• Prędkość tarnsmisji do 76.8 kBaud
• Oprogramowanie do łatwego generowania danych konfiguracyjnych (SmartRF Studio)
• Nie wymaga strojenia
• Napięcie zasilania 2.1 -  3.6V
• Częstotliwość nadawania i odbioru programowana z krokiem 250Hz (niezależnie)

Download

•  MMcc1000-433MHz Instrukcja użytkownika
•  cc1000 Dokumentacja
•  Przykłady oraz Biblioteki
•  Smart RF Studio

Zestaw zawiera

• 1 x moduł MMc1000-433MHz
