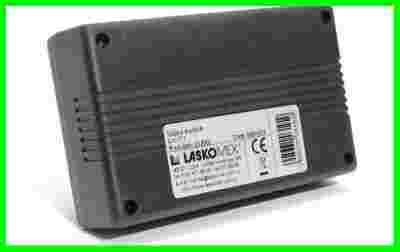

Moduł przełącznika wizji do systemu CD-2500 CVP-1

• posiada dwa wejścia Video
• posiada dwa wyjścia Video
• zasilany z centrali domofonowej CP 2511 VTK, CP 2521 VTK
• pełni równocześnie rolę wzmacniacza oraz układu korekcji sygnału

• gwarancja: 24 miesiące

Przełącznik CV-P1 posiada dwa wejścia sygnału C1 i C2. Do zacisków C1 należy podłączyć sygnał z kamery w bramofonie przy wejściu głównym, do zacisków C2 sygnał z kamery w bramofonie przy wejściu podrzędnym (np. przy klatce schodowej).

Przełącznik posiada dwa wyjścia sygnału X i Y, z których sygnał można doprowadzić do wideomonitorów (np. MVC 6550) lub rozdzielaczy sygnału CVR-1. Przełącznik zasilany jest z centrali domofonowej CP 2511 VTK, CP 2521 VTK. Sygnał sterujący przełącznikiem podawany jest na wejście CS

Przełącznik pełni równocześnie rolę wzmacniacza oraz układu korekcji sygnału. Włączenie układu korekcji oraz stopień wzmocnienia dla obydwu wyjść X i Y określone są położeniem zworek na złączu JP3 (patrz rys 1).

Aby uzyskać obraz wolny od zniekształceń należy zadbać o właściwe wykonanie instalacji elektrycznej oraz o dopasowanie impedancji wejściowej i wyjściowej urządzeń (monitorów, rozdzielaczy, przełączników) do impedancji przewodu. Szczegółowe zalecenia dotyczące wykonania instalacji elektrycznej znajdują się w instrukcji obsługi wideodomofonu.

Obciążenie na wejściu C1 należy ustawić tylko w jednym z przełączników zamontowanym na końcu linii (służy do tego złącze JP1), w pozostałych ze złącza tego należy usunąć wszystkie zworki. Obciążenie na wejściu C2 należy ustawić w każdym przełączniku (złącze JP2).

Obciążenie na wyjściach X i Y powinno być ustawione w każdym przełączniku (złącza JP6 i JP7). Wartość obciążenia dla wejść i wyjść należy dobrać do rodzaju przewodu połączeniowego. Dla zalecanej skrętki UTP jest to wartość 100 Ohm. Dla innych, dopuszczalnych do stosowania przewodów należy ustawić obciążenie na wartość równą impedancji przewodu.

Przełącznik Video CVP-1 służy do wyboru źródła sygnału wideo wyświetlanego na ekranie monitora wideodomofonu. Przełączanie odbywa się między sygnałem z kamery w bramofonie (np. CP 2511 VTK, CP 2521 VTK) przy wejściu głównym a sygnałem z kamery w bramofonie przy wejściu podrzędnym (klatce schodowej). Przełącznik zasilany jest z centrali domofonowej.
