Moduł LCD TFT, HMI, PIC32 3.5" Dotykowy [PICadillo-35T]
Parametry / Dane techniczne
426,93 zł
Opis przedmiotu
Karta przedmiotu
Cena zawiera już wliczony VAT, cło i wszelkie koszty odprawy celnej

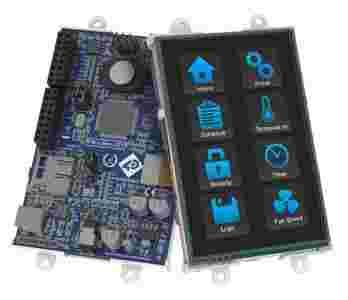

3.5" Moduł HMI wyświetlacza LCD TFT PICadillo-35T z rezystancyjnym panelem dotykowym i mikrokontrolerem PIC32
Moduł LCD TFT PICadillo-35T z matrycą 3.5' o rozdzielczości 320x480 (HVGA) z wbudowanym rezystancyjnym panelem dotykowym, wyposażony w 32-bitowy mikrokontroler Microchip PIC32MX795F512L i możliwość łatwego mocowania tarcz Arduino ™ / chipKIT ™, kompatybilny z UECIDE, MPIDE i MPLAB X Programming IDE, dzięki czemu PICadillo-35T to genialny rozwiązanie modułu wyświetlacza LCD TFT bazującego na oprogramowaniu open source.
Picadillo-35T został zaprojektowany z myślą o pełnej kontroli systemu przez użytkownika. Oferuje on wyświetlacz LCD TFT 3.5" wraz z ogromną ilością GPIO, co czyni go idealną propozycją do kontroli systemu, który wymaga GUI czy interfejsu użytkownika.
PIC32MX795F512L jest to potężny 32-bitowy mikrokontroler z Microchip, który ma 512kB Flash i 128kB SRAM, o częstotliwości pracy 80MHz i mocy obliczeniowej 105 DMIPS. W modułe znajduje sie port graficzny PMP, który jest używany do podłączenia na płycie wyświetlacza 3.5". Natomiast sam PIC32 znajduje się na popularnej płytce rozwojowej chipKIT Max32.
Picadillo-35T został zaprojektowany tak, aby programować go za pomocą UECIDE IDE, który jest oparty na Arduino IDE, jednak z różnymi udoskonaleniami i usprawnieniami. Może być również programowany przy zastosowaniu MPIDE, lub nawet Microchip MPLAB X. Korzystając z UECIDE lub MPIDE, moduł wyświetlacza LCD PICadillo-35T może być zasadniczo traktowany tak, jakby był chipKIT MAX32 i programować go za pomocą znanego języka programowania Arduino / chipKIT.
UECIDE może być użyty do programowania płyty Arduino jak i chipKIT, i jest kompatybilny z wieloma istniejącymi bibliotekami Arduino i chipKIT, umożliwiając łatwą migrację z istniejących platform!
Picadillo-35T posiada na pokładzie konwerter FTDI USB to TTL do programowania i zasilania wyświetlacza, wraz z dostępem do ICSP za pomocą PICkit3.
Posiada również na płycie gniazdo microSD, wzmacniacz i głośnik, oscylator RTC i złącza w popularnym układzie chipKIT Uno32.
|
System audio, wzmacniacz + głośnik
procesor 32 bitowy PIC32MX795F512L
512kb pamięci Flash
128Kb SRAM
|
Wysoko wydajny wyświetlacz 3.5" LCD TFT
65,000 żywych kolorów
Zintegrowany rezystancyjny panel dotykowy
programowanie oparte na Open Source
|
Portal mikrokontroler.pl o module wyświetlającym PICadillo-35T:
"Zaprojektowany przez firmę 4D Systems (www.4dsystems.com.au) moduł Picadillo-35T (http://www.4dsystems.com.au/product/PICadillo_35T/) to samodzielne, programowalne rozwiązanie do realizacji graficznych, dotykowych interfejsów użytkownika.
Picadillo-35T jest wyposażony w 3.5-calowy wyświetlacz LCD o rozdzielczości 320 x 480 pikseli z rezystancyjnym panelem dotykowym i 47 wyprowadzeń GPIO (w tym 12 analogowych), co pozwala na realizację całościowego sterowania systemami. Sercem modułu jest 32-bitowy mikrokontroler PIC32MX795F512L (http://www.microchip.com/wwwproducts/Devices.aspx?product=PIC32MX795F512L), mający na pokładzie 512 kB pamięci flash i 128 kB SRAM, pracujący z taktowaniem 80 MHz. Mikrokontroler osadzony jest na płytce kompatybilnej z chipKIT (http://chipkit.net/), wyposażonej w złącza w standardzie Uno32, dające możliwość łatwego podłączania tzw. tarcz (shields) Arduino . Moduł można programować z użyciem bezpłatnych środowisk UECIDE, MPIDE i MPLAB X Programming IDE. Wykorzystując UECIDE (http://uecide.org/), które jest rozszerzoną wersją Arduino IDE, opracowaną przez Majenko Technologies, lub MPIDE można go traktować praktycznie jak płytkę chipKIT MAX32 i programować z użyciem języka znanego z platform Arduino/chipKIT.
Na płytce zamontowany jest konwerter USB-TTL firmy FTDI, pozwalający ją zasilać i programować oraz złączę ICSP do podłączania programatorów, np. PICKIT3. Na wyposażeniu jest też gniazdo karty microSD, wzmacniacz audio z głośnikiem i oscylator RTC. Wyprowadzenia GPIO można konfigurować na wiele sposobów, co daje dostęp do kilku alternatywnych funkcji: do 4 kanałów I2C, do 3 kanałów SPI z dodatkowym kanałem dedykowanym do karty microSD, do 4 szeregowych portów COM w standardzie TTL i do czterech wyjść PWM, które można wykorzystać także do sterowania podświetleniem ekranu oraz jako wyjście audio (1 kanał).
Moduł ma wymiary 56.9 x 97.6 x 15.8 mm, a zasilany może być nie tylko z USB, ale też z dedykowanego złącza minijack."
Źródło: mikrokontroler.pl
Pozwala na wyświetlanie tekstu, obrazów, animacji, klipów video na tworzenie przycisków, ikon, ramek, linii, figur płaskich i innych elementów graficznych...
| Cechy Inteligentnego modułu wyświetlacza HMI 3.5" PICadillo-35T firmy 4D Systems: |
|
Widzialna powierzchnia:
49.7 x 77.0mm
Szerokość modułu: 56,9 mm
Wysokość modułu: 97,6 mm
Głębokość modułu: 15,7 mm
Waga modułu: ~60g
Dostępne są również modele:
- uLCD32PTU - 3.2"
- uLCD43PT - 4.3"
- uLCD24PTU - 2.4"
- i inne...
|
-
Moduł z 3.5 calowym wyświetlaczem LCD TFT wspierany przez mikrokontroler Microchip PIC32MX795F512L.
-
Zintegrowany 4-przewodowy rezystancyjny panel dotykowy z wyświetlaczem HVGA o rozdzielczości 320x480 i RGB 65 000 żywych kolorów
-
Szeregowa komunikacja z hostem w standardzie TTL przez 5-pinowy interfejs: VCC, TX, RX, GND, RESET
-
Pamięć Flash 512kB (kod aplikacji + dane)
-
Oddzielne 128kB SRAM przeznaczone na zmienne użytkownika
-
47 pinów ogólnego przeznaczenia I/O w tym 12 konfigurowalne wejścia analogowe
-
Wejścia analogowe 0V-3.3V DC
-
Wejścia w popularnym układzie typu chipKIT Uno32, kompatybilne z tarczami Arduino
-
Możliwość skonfigurowania I/O jako:
- Do 4 kanałów I2C
- SPI (3 piny + 1 pin tylko dla kart SD)
- TTL (do 4 pinów)
- PWM (do 4 pinów) dla Audio lub Backlight Control
-
Oprogramowanie Open Source
-
Na płycie FTDI USB do TTL konwerter zailania/programowania
-
Breakout z PIC32 na płycie
-
Gniazdo karty micro-SD
-
Obsługa formatu FAT16, dostęp niskiego poziomu do pamięci karty SD
-
Wyjście PWM-audio, odtwarzanie plików dźwiękowych w formacie WAV, filtrowane i podawane przez 1W wzmacniacz
-
Zasilanie 5V, z portu USB na płytce lub z gniazda miniJacka 2.35x0.7mm do 1A
-
Wymiary modułu: 56.9 x 97.6 x 15.8mm (razem z blaszkami montażowymi)
-
Waga ~60g
-
Widzialna powierzchnia ekranu: 49.7 x 77mm
-
4 blaszki montażowe z otworami 2.6mm
-
Zgodne z RoHS i CE
|
| Oprogramowanie: UECIDE - Uniwersalny Computing Integrated Development Environment |
- Zaprojektowany i opracowany przez Majenko Technologies
- Dostępny od www.uecide.org
- W pełni kompatybilny z Picadillo-35T, wraz z szeroką gamą innych systemów rozwoju, takich jak Arduino i chipKit
- Interfejs programowania znają styl Arduino, ale z wieloma dodatkowymi funkcjami
- Wtyczki, Deski Rdzenie i kompilatory są pobierane i aktualizowane on-line za pomocą Menedżera Plugin, utrzymując środowisko programistyczne na bieżąco z najnowszymi zmianami dostępnych dla UECIDE
- Kompatybilny z Windows, Linux i Mac
- Kompatybilny z wielu bibliotek Arduino i chipKit!
|
|
Moduł Picadillo-35T jest w pełni obsługiwany przez Majenko Technologies UECIDE, i oferuje szereg bibliotek gotowy do pracy z Picadillo-35T.
Picadillo-35T został dodany do chipKIT MPIDE, który będzie dostępny w kolejnej wersji, w wersji po "20[zasłonięte]316". Biblioteki są również kompatybilne z MPIDE.
Picadillo-35T jest natywnie kompatybilny z MPLAB X z powodu posiadania procesora PIC32 i jest przeznaczony dla bardziej zaawansowanych użytkowników, ponieważ obecnie nie ma bibliotek, które zostały przeniesione do MPLAB X specjalnie dla Picadillo-35T. Będą one dostępne przyszłości.
Pełne repozytorium bibliotek dla Picadillo-35T używając UECIDE / MPIDE, jest dostępne do pobrania pod linkiem: Cała Biblioteki
WiKi zostało uruchomione na stronie UECIDE.org dla Picadillo-35T: Picadillo-35T Wiki UECIDE.org
|
