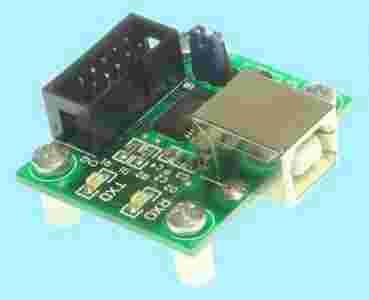

Moduł MP00101 jest zintegrowanym modułem do transmisji danych poprzez interfejs USB. Moduł ten zbudowany jest na bazie kontrolera FT232RL firmy FTDI. Moduł pozwala na transfer danych z prędkością do 3Mb/s. Dzięki sterownikom, które emulują port szeregowy moduł nadaje się do upgrade`u aplikacji, w których dotychczasowo wykorzystywana była transmisja łączem szeregowym RS232. Moduł MP00101 może być wykorzystany w aplikacjach konwerterów USB<->RS232 oraz USB<->RS422/RS485, w interfejsach służących do łączenia systemów mikroprocesorowych z urządzeniami zewnętrznymi poprzez USB itp.
Dołączone sterowniki (do pobrania - link na końcu opisu) pozwalają na pisanie własnych procedur komunikacyjnych w sposób identyczny jak w przypadku urządzeń transmitujących dane za pośrednictwem interfejsu RS232. Do łączności od strony komputera można również stosować typowe programy terminalowe np. okienkowy HiperTerminal. Bardziej zaawansowani programiści mogą sięgnąć po sterowniki D2XX (USB Direct Drivers + DLL S/W Interface). Dużą zaletą modułu jest możliwość prawie dowolnego dobierania prędkości transmisji, byle tylko była ona taka sama po stronie nadawczej jak i odbiorczej.

Podstawowe parametry:

• Transmisja danych z prędkością do 3Mb/s
• Obsługa sygnałów modemowych i handshaking (sprzętowy i Xon/Xoff)
• Transmisja szeregowa UART: 7 lub 8 bitów danych, 1 lub 2 bity stopu, kontrola parzystości (brak, parzystość, nieparzystość, znak, spacja)
• Bufory: nadawczy 384 bajty, odbiorczy 128 bajtów
• Programowany Timeout dla bufora odbiorczego
• Wsparcie dla wstrzymania i wznowienia pracy
• Standard poziomów logicznych: TTL (5V) oraz 3.3V (wybór zworką)
• Układ restartu przy uruchomieniu układu
• Tryb transmisji danych: USB Bulk lub Isochronous
• Możliwość zapisu parametrów użytkownika w nieulotnej pamięci EEPROM
• Zasilanie z interfejsu USB
• Kompatybilny z UHCI/OHCI/EHCI kontrolerem hosta
• Kompatybilny z USB 1.1 i 2.0
• Złącze USB typu B żeńskie
• Wymiary płytki (mm): 37,1 x 32,8

Przykładowe zastosowania modułu MP00101:

• Konwertery USB na R232, R422, RS485
• Modemy USB
• Systemy pomiarowo-kontrolne z interfejsem USB
• Systemy akwizycji danych pomiarowych USB
• Oprzyrządowanie na USB

Dokumentacja modułu MP00101

Sterowniki wirtualnego portu COM (Virtual COM Port) + dokumentacja >>

Oprogramowanie, sterowniki, dodatkowe informacje >>
