MMlpc1768-1-2-1-1

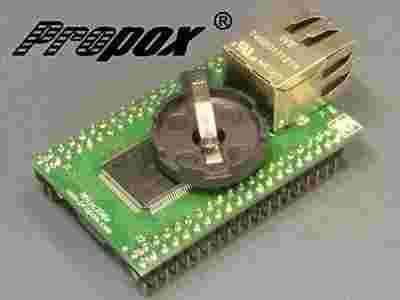

MMlpc1768 jest uniwersalnym minimodułem dla mikrokontrolerów LPC176x firmy Philips, wyposażonym w interfejs Ethernet. Mikrokontroler ten jest dostępny w obudowie TQFP100, która ze względu na gęsty układ wyprowadzeń utrudnia stosowanie go w układach prototypowych i amatorskich. My podjęliśmy próbę umieszczenia go na płytce o wymiarach 36x56 mm z układem wyprowadzeń pasującym do ogólnie dostępnych druków prototypowych. Dodatkowo umieściliśmy Ethernet PHY 10/100Mb wraz ze złączem RJ45 i transformatorem, oraz pamięć szeregową DataFlash o pojemności do 8MB. Wszystkie porty i sygnały mikrokontrolera (z wyjątkiem tych używanych przez Ethernet PHY) wyprowadziliśmy przy pomocy dwurzędowych złącz szpilkowych o rastrze 0,1’. Minimoduł ten nie jest jedynie adapterem, ale kompletną płytą główną dla LPC176x. Wystarczy podłączyć napięcie zasilania, złącze JTAG i możemy zacząć ładować 512 kBajtów pamięci Flash mikrokontrolera. Dzięki zintegrowaniu peryferii z mikrokontrolerem na jednej płytce, zastosowanie modułu może skrócić czas projektowania i ułatwić budowę systemów bazujących na mikrokontrolerach LPC176x, eliminując konieczność projektowania obwodu drukowanego. Do modułu dostarczone jest przykładowe oprogramowanie. Moduł MMlpc1768 może również znaleźć zastosowanie w pracowniach dydaktycznych uczelni informatycznych i elektronicznych, jak również posłużyć do budowy prac dyplomowych.

Właściwości

• Kompletny, gotowy do użycia system mikroprocesorowy
• Szybki mikrokontroler ARM Cortex-3 LPC1768 o częstotliwości do 120MHz
• 512kB pamięci Flash i 32kB pamięci RAM
• Wbudowany Ethernet PHY 10/100Mb wraz z transformatorem i gniazdem RJ45
• Szeregowa pamięć DataFlash o pojemności 32Mbitów (4MBajtów)
• Układ Resetu
• Wbudowany systemowy generator kwarcowy 12MHz
• Wbudowany rezonator 32.768kHz dla zegara RTC
• Miejsce na baterię dla zegara RTC oraz pamięci RAM
• Wbudowany układ podciągający dla interfejsu USB
• Wbudowane diody LED sygnalizujące zasilanie, pracę pamięci DataFlash oraz stan połączenia Ethernetowego
• Napięcie zasilania modułu 3.3V
• 2x40 wyprowadzeń z rastrem 0.1" (2.54mm), pasujące do wszystkich druków prototypowych
• Małe wymiary:36mm x 56mm
• Dostępna płyta ewaluacyjna i przykładowe oprogramowanie

Download

•  MMlpc1768 Schemat
•  MMlpc1768 Instrukcja Użytkownika
•  LPC176x Dokumentacja
•  LPC176x- Strona producenta NXP
•  Programy przykładowe dostępne ze środowiskiem IAR Embedded Workbench
•  Programy przykładowe dostępne ze środowiskiem Keil RealView MDK
•  Programy przykładowe dostępne ze środowiskiem Rowley CrossWorks
•  Programy przykładowe dostępne ze środowiskiem FreeRTOS

Zestaw zawiera

• 1 x moduł MMlpc1768-1-2-1-1
