MMlan02

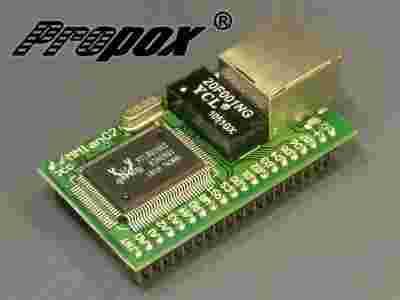

MMlan02 zapewnia połączenie z siecią LAN (10base-T) projektów bazujących na mikrokontrolerach 8 bitowych. Moduł ten pozwala na przyspieszenie projektowania aplikacji korzystających z sieci Internet/Ethernet poprzez zwolnienie projektanta z konieczności projektowania i montażu bloku interfejsu sieciowego. Płytka wykorzystuje kontroler RTL8019AS, który zapewnia połączenie z nadrzędnym kontrolerem poprzez magistralę 8-bitową. Do modułu dołączone jest przykładowe oprogramowanie realizujące funkcje najniższej warstwy IP (packet driver) przy wykorzystaniu popularnych mikrokontrolerów AT90S8515 i ATmega103. Wybór naszego minimodułu jest pierwszym krokiem dla projektów, które muszą być zrealizowane w krótkim czasie. MMlan02 może być użyty zarówno do prototypu eliminując konieczność projektowania obwodu drukowanego jak i do układu finalnego w którym minimoduł montowany jest w postaci "kanapki". Podłącz swoją aplikację do sieci Internet, przekonaj się o nowych możliwościach sterowania poprzez WWW . . .

Właściwości

• Jednoukładowy IEEE 802.3 kontroler Ethernetowy z magistralą ISA
• Napięcie zasilania  5V
• Wewnętrzna pamięć SRAM o pojemności 16 kbajtów
• Programowane funkcję transmisyjne i odbiorcze  redukujące obciążenie CPU
• Pełen duplex
• Niewielkie wymiary 51mm x 30mm x 20mm
• Diody LED (COLLISION, TRANSMIT, RECIEVE)
• Złącze ethernet 10base-T (RJ-45)
• Możliwość montażu poziomego i pionowego
• 1x20 + 2x2 wyprowadzenia z rastrem 0.1" (2.54mm) pasujące do wszystkich druków prototypowych

Download

•  MMlan02 Instrukcja użytkownika
•  MMlan02 Oprogramowanie
•  RTL8019 Dokumentacja
•  RTL8019AS Dokumentacja

Zestaw zawiera

• 1 x moduł MMlan02
