• Napięcie zasilania: 3,6 V do 6 V podłączane do pinu VCC
• Wyprowadzenia komunikacyjne pracują z napięciem 3,3 V
• Pobór prądu: ok. 50 mA
• Klasa 2 - moc nadajnika maks. + 4 dBm
• Zasięg: do 10 m
• Hasło do parowania: 1234
• Standard: Bluetooth 2.0 + EDR
• Profil SPP z możliwością ustawień poprzez komendy AT
• Komunikacja: UART (RX, TX)
• Małe wymiary: 37 x 16 mm

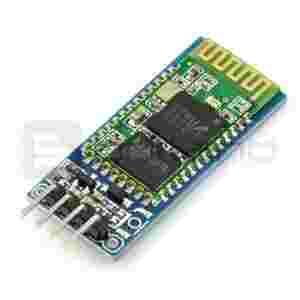

Prosty układ komunikacyjny oparty na module Blootooth HC-06 v2.0 + EDR. Komunikuje się poprzez interfejs szeregowy UART z wykorzystaniem komend AT. Pracuje z napięciem 3,3 V, co oznacza, że do obsługi przy pomocy platform 5 V (np. Arduino Uno czy Leonardo) wymagany jest konwerter napięć.

Oprócz modułu HC-06 na płytce znajdują się:

• statusowa dioda LED połączona z wyprowadzeniem statusowym PIO1 (24) sygnalizująca poprawne połączenie,
• stabilizator napięcia zasilania 5 V -> 3,3 V,
• kondensatory filtrujące napięcie zasilania,
• przylutowane złącza goldpin, umożliwiające wpięcie modułu w płytkę stykową lub podłączenie za pomocą przewodów.
• piny WAKEUP (przełącza układ w tryb komend AT) i STATE (połączony z wyprowadzeniem statusowym PIO1 - pin 24) zostały wyprowadzone w postaci otworów, domyślnie nie posiadają wlutowanych złącz.

Podłączenie

W celu uruchomienia modułu należy podłączyć napięcie zasilania  do pinu oznaczonego VCC. Moduł zostanie wykryty poprzez komputer jako nieznany układ lub HC-06, aby sparować oba urządzenia należy podać hasło: 1234. W systemie pojawi się wirtualny port COM, poprzez który za pomocą dowolnego terminala można przesyłać dane. Płytka posiada wyprowadzenia interfejsu szeregowego UART - piny RX i TX, które można połączyć np. z Arduino lub z  komputerem poprzez przejściówkę FTDI.

Komunikacje można przetestować parując moduł z komputerem oraz podłączając płytkę poprzez konwerter FTDI. W dwóch oknach terminala należy wybrać odpowiednie porty komunikacyjne oraz podać prędkość transmisji 9600 bps. Jeśli konfiguracja jest poprawna tekst wysłany z jednego terminala pojawi się na drugim.

Konfiguracja modułu odbywa się poprzez popularne komendy AT, aby wejść w ten tryb należy podłączyć wyprowadzenie WAKEUP do 3,3 V. Przykładowe komendy to:

• AT - testowanie połączenia, w odpowiedzi dostajemy OK.
• AT+BAUD1 - ustawia prędkość na 9600 bps.

Instrukcje należy wysyłać bez znaku zakończenia linii. Więcej komend można znaleźć w dokumentacji.
