MMmega00-1-4-14.74-5

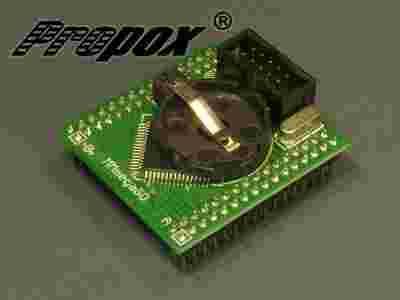

MMmega00 jest uniwersalnym minimodułem dla mikrokontrolera ATmega128A firmy Atmel. Mikrokontroler ten jest dostępny w obudowie TQFP64, która ze względu na zagęszczony układ wyprowadzeń utrudnia stosowanie go w układach prototypowych i amatorskich. My podjeliśmy próbę umieszczenia go na płytce o wymiarach 39x42mm z układem wyprowadzeń pasującym do ogólnie dostępnych druków prototypowych. Dodatkowo minimoduł ten został wyposażony w pamięć szeregową DataFlash o pojemności 1MB oraz złącze ISP (In-System Programming). Wszystkie porty i sygnały mikrokontrolera wyprowadziliśmy przy pomocy dwurzędowych złącz szpilkowych o rastrze 0,1’. Minimoduł ten nie jest jedynie adapterem, ale kompletną płytą główną dla Atmega128A. Wystarczy podłączyć napięcie zasilania, złącze ISP i możemy zacząć ładować 128 kBajtów pamięci flash mikrokontrolera. Wybór naszego minimodułu jest pierwszym krokiem dla projektów, które muszą być zrealizowane w krótkim czasie.  MMmega00 może być użyty zarówno do prototypu eliminując konieczność projektowania obwodu drukowanego, jak i do układu finalnego, w którym minimoduł montowany jest w postaci "kanapki".

Właściwości

• Kompletny, gotowy do użycia system mikroprocesorowy
• Mikrokontroler ATmega128A
• 128kB pamięci Flash, 4kB pamięci SRAM, 4kB EEPROM
• Rezonator kwarcowy 14.7456MHz
• Pamięć DataFlash 8Mbit (1MB)
• Złązce ISP
• Napięcie zasilania modułu 5V
• 2x32 wyprowadzenia z rastrem 0.1" (2.54mm), pasujące do wszystkich druków prototypowych
• Małe wymiary: 39mm x 42mm
• Dostępna płyta ewaluacyjna i przykładowe oprogramowanie

Download

•  MMmega0x Instrukcja użytkownika
•  ATmega128A Dokumentacja
•  ATmega128A- Strona producenta Atmel
•  MMmega0x Oprogramowanie

Zestaw zawiera

• 1 x moduł MMmega00-1-4-14.74-5
