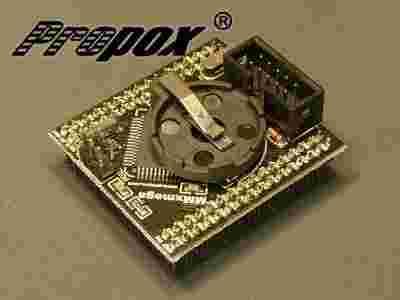

MMxmega-1-1-1

MMxmega jest uniwersalnym  minimodułem dla mikrokontrolera ATxmega64/128/192/256A3 firmy Atmel. Mikrokontroler ten jest  dostępny w obudowie TQFP64, która ze względu na zagęszczony układ wyprowadzeń utrudnia stosowanie go w układach prototypowych i amatorskich. My podjęliśmy próbę umieszczenia go na płytce o wymiarach 40x43 mm z układem wyprowadzeń pasującym do ogólnie dostępnych druków prototypowych. Dodatkowo dodaliśmy pamięć szeregową DataFlash o pojemności do 64Mb, złącze kart pamięci micro SD/MMC, układ monitorujący napięcie zasilania oraz złącza JTAG i PDI. Wszystkie porty i sygnały mikrokontrolera wyprowadziliśmy przy pomocy dwurzędowych złącz szpilkowych o rastrze 0,1'. Minimoduł ten nie jest jedynie adapterem, ale kompletną płytą główną dla ATxmega64/128/192/256A3. Wystarczy podłączyć napięcie zasilania, złącze JTAG lub PDI i możemy zacząć ładować 128 kBajtów pamięci flash mikrokontrolera. Dzięki zintegrowaniu peryferii z mikrokontrolerem na jednej płytce, zastosowanie modułu może skrócić czas projektowania i ułatwić budowę systemów bazujących na mikrokontrolerach ATxmega, eliminując konieczność projektowania obwodu drukowanego. Do modułu dostarczone jest oprogramowanie do komunikacji z wbudowanymi peryferiami.

Właściwości

• Kompletny, gotowy do użycia system mikroprocesorowy
• Mikrokontroler ATxmega128A3
• Szeregowa pamięć DataFlash z magistralą SPI o pojemności 32Mb
• Złącze do programowania w systemie JTAG oraz PDI
• Złącze kart pamięci microSD
• Układ resetu i kontroli napięcia zasilania (MCP130T-315)
• Wszystkie porty i sygnały mikrokontrolera wyprowadzone po obu stronach płytki przy pomocy złącz szpilkowych o rastrze 0,1'
• Wbudowany rezonator 32.768kHz dla RTC
• Kwarc 8 MHz
• Podstawka pod baterię litową
• Napięcie zasilania modułu: 5V
• Małe wymiary: 40mm x 43mm
• Dostępna płyta ewaluacyjna i przykładowe oprogramowanie

Download

•  MMxmega Schemat
•  MMxmega Instrukcja Użytkownika
•   ATxmega128A3 Dane katalogowe
•  MMxmega Przykładowe oprogramowanie
•  ATxmega128A3 Strona producenta

Zestaw zawiera

• 1 x moduł MMxmega-1-1-1
