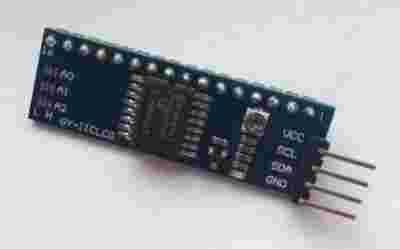

Nowy konwerter/interfejs (backpack) umożliwiający podłączenie wyświetlacza zgodnego z HD44780 poprzez magistralę I2C np. do Arduino.

Interfejs oparty na układzie PCF8574.

Wymiary płytki: 42mm x 14mm, waga: 3g

Zasilanie: 5V

Podłączenie: piny VCC, SCL, SDA, GND

Adres I2C: 0x20 (zworki A0, A1, A2 – otwarte, po zalutowaniu – adres 0x27)

Konwerter instaluje się po drugiej stronie wyświetlacza LCD.

Jest to moim zdaniem najlepszy konwerter I2C dla LCD ze względu na małe wymiary – tylko 4mm wysokości i mikro potencjometr.

Na życzenie wersja z wlutowanymi goldpinami.

Działa z biblioteką Liquid_Crystal_I2C autorstwa F Malpartida

(polecam tą bibliotekę – działa zarówno tradycyjnie (4bit), poprzez rejestr przesuwny lub przez I2C, jest bardzo dobrze opisana i ma duże możliwości konfiguracji)

https://bitbucket.org/fmalpartida/new-liquidcrystal/wiki/Home

#include

#include "LiquidCrystal_I2C.h"

LiquidCrystal_I2C lcd(0x20, 4, 5, 6,0, 1, 2, 3,7, NEGATIVE); // adres i konfiguracja

void setup() {

  lcd.begin(16, 2); //parametry LCD

  lcd.print("Hello, world!"); }

void loop() { }

W przypadku pytań lub wątpliwości – napisz.

Wiem, że każdy lubi szybko dostać produkt – w przypadku płatności PayU – staram się wysyłać następnego dnia rano.

Bezpieczne opakowanie. Wysyłka z Polski. Za wysyłkę płacisz raz.

Wysyłka nie-polecona na odpowiedzialność kupującego.

Odbiór osobisty nie jest możliwy.
