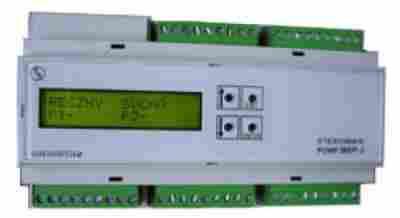

STEROWNIK POMP
DO PRZEPOMPOWNI
TYP MSP-2
OPIS:
Sterownik MSP-2 przeznaczony jest do sterowania zestawem 2 pomp w której poziomy cieczy są sygnalizowane pływakami np. przepompowni w ścieków. Sterownika automatycznie bezobsługowo steruje naprzemiennie pracą pomp z blokadą jednoczesnego załączenia-druga pompa załącza się po około 7 sek, W przypadku awarii jednej pompy sterownik wyłącza ją, sygnalizuje awarię i pracuje z jedną sprawną pompą. W sterowniku zaimplementowano również liczniki godzin pracy każdej z pomp
Sterownik wyposażono w następujące wejścia i wyjścia
Wejścia pływaków:
• poziom suchobiegu – (poziom awaryjny),
• poziom wyłączenia pomp,
• poziom załączenia jednej pompy,
• poziom załączenia obu pomp,
• poziom maksymalny – (poziom awaryjny).
Sterownik sygnalizuje awarię pływaków.
Pozostałe wejścia
• dwa wejścia sond PTC (temperatura uzwojeń),
• wybór trybu pracy automatyczny/ręczny,
• ręczne załączenie pompy I,
• ręczne załączenie pompy II,
• ręczne wyłączenie pompy I,
• ręczne wyłączenie pompy II,
• przeciążenie prądowe (termiczne) pompy I,
• przeciążenie prądowe (termiczne) pompy II,
• przeciążenie prądowe (bimetal) pompy I,
• przeciążenie prądowe (bimetal) pompy II,
• brak pompy I – sterownik pracuje z tylko z jedną pompą,
• brak pompy II – sterownik pracuje z tylko z jedną pompą,
Wyjścia sterownika:
• wyjście przekaźnikowe do podłączenia stycznika załączającego pierwszą pompę,
• wyjście przekaźnikowe do podłączenia stycznika załączającego drugą pompę,
• wyjście przekaźnikowe do podłączenia urządzenia alarmowego,
• wyjście przekaźnikowe do podłączenia urządzenia sygnalizującego stan alarmowy – suchobieg,
• wyjście przekaźnikowe do podłączenia urządzenia sygnalizującego stan alarmowypoziom maksymalny
Wyświetlacz LCD
Sterownik wyposażony jest w wyświetlacz LCD, który podaje w obrazowy sposób informacje na temat:
• trybu pracy Automatyczny/Ręczny
• poziomu ścieków w zbiorniku,
• stanu pomp,
• awarii pomp i pływaków.
Na panelu przednim znajduje się czterocyfrowe pole odczytowe w kolorze czerwonym i oraz cztery przyciski za pomącą których dokonujemy nastawy parametrów pracy.
Sygnalizowanie awarii
Każdą awarię sterownik sygnalizuje przez załączenie przekaźnika alarmu, suchobieg poprzez załączenie przekaźnika – suchobiegu, a poziom maksymalny poprzez załączenie przekaźnika poziomu maksymalnego. Jeżeli obsługa zauważy sygnalizację stanu alarmowego, to należy wówczas otworzyć szafę sterowniczą i przyjrzeć się komunikatom wyświetlanym na wyświetlaczu LCD. Istnieje również możliwość przejrzenia historii awarii. W tymcelu należy nacisnąć przycisk „pokaż historię alarmów” znajdującego się na przednim panelu sterownika. Sterownik dokładnie diagnozuje każdą awarię, co skraca czas naprawy.
Awarie pływaków
Jeżeli któryś z pływaków „zawiesi się” sterownik wyświetli w miejscu sygnalizacyjnym poziomu ścieków (na rys. 2 – „SUCHO”) „mrugający” napis np. „BL PLYW” - co będzie oznaczało „zawieszenie się”, w tym przypadku pływaka. Sterownik również załączy jednocześnie przekaźnik alarmowy.
Awarie pomp
Wszystkie informacje diagnostyczne pomp są umiejscowione na wyświetlaczu za napisami „P1-„ i „P2-„ . Jeżeli w tych miejscach są napisy „on” lub „off” oznacza to, że pompy są sprawne - pracują lub są gotowe do pracy. Jeżeli w tych miejscach pojawią się inne „mrugające” napisy znaczy to, że pompa nie jest zdolna do pracy.
Możliwe alarmy:
• „PTC” - zadziałanie sondy PTC
• „PTCzw” - zwarcie sondy PTC
• „BIMET” - zadziałanie bimetalu
• „PRĄD” - wystąpienie przeciążenia prądowego
• „err 1” - bimetal, PTC
• „err2” - prąd, PTC
• „err 3“ - prąd, bimetal
• „err 4“ - prąd, bimetal, PTC
Historia alarmów
Sterownik MSP-2 jest wyposażony w funkcję zapamiętywania wszystkich rodzajów alarmów jakie wystąpiły od czasu ostatniej kontroli. W celu pokazania historii alarmów należy nacisnąć przycisk „ENTER” znajdujący się na płycie czołowej sterownika i klawiszami przewijania przejść do „MENU GLOWNE-Alarmy”, wcisnąć „Enter”, wyświetli się „Pokaż historię”, po wciśnięciu „Enter” wyświetli się historia alarmów. W przypadku gdy nie zaistniały żadne awarie sterownik wyświetli w tych miejscach napisy „O.K.”. Przy każdej rutynowej kontroli przepompowni należy przejrzeć historię alarmów. W celu skasowania historii alarmów należy przejść przyciskami przewijania do menu „kasuj historię ” i wcisnąć „Enter”
Kasowanie alarmów
Po usunięciu awarii sterownik MSP-2 automatycznie kasuje awarie, jednak zastaje ona zapamiętana w „historii alarmów”. Historię awarii pomp możemy skasować przełącznikiem pompy - BRAK/DOSTĘPNA oraz przyciskiem „Enter” po wejściu do menu „Kasuj historie” Awarię od sond PTC można ustawić w dwóch trybach pracy, wyboru dokonujemy w Menu „ALARM-podmenu „3".
Tryb pracy sond”, mamy dwie możliwości :
• Zwalniany auto. – sterownik przestaje sygnalizować
alarm po ustąpieniu awarii - np. kiedy pompa
ostygnie. Po ustąpieniu awarii sterownik wraca do
normalnej pracy. Można jednak przejrzeć zaistniałe
alarmy po wejściu do menu „ pokaż historię
alarmów” znajdującego się na płycie czołowej
sterownika,
• Zwalniany recz. – każdy alarm jest zapamiętywany
w rejestrach sterownika. Sterownik będzie
sygnalizował alarm aż do momentu skasowania
awarii przełącznikiem pompy Brak/dostępna lub
przyciskiem „Enter” w menu „Alarmy/2.Kasuj historię”
Jeżeli pomimo wykonania powyższych czynności
kasowania sterownik w dalszym ciągu sygnalizuje
awarię znaczy to, że awaria nie została usunięta.
Sterownik zapamiętuje alarmy nawet przy zaniku zasilania.
DANE TECHNICZNE :
Wymiary 159 x 90 x 60 mm
Stopień ochrony IP 20
Napięcie zasilania 230VAC 50/60Hz
Temperatura pracy 0-50oC.
Moc pobierana Max 5W
Pole odczytowe Wyświetlacz LCD 2x16 znaków
Ilość wejść cyfrowych.
Wejścia separowane 16
Ilość wejść analogowych 2
Ilość wyjść przekaźnikowych 4
Kliknij w miniaturkę zdjęcia aby powiększyć !!!
OPIS WYPROWADZEŃ I ALARMY:
PRZYKŁADOWE PODŁĄCZENIE STEROWNIKA :
Na zadajnik udzielamy 24 miesięcznej gwarancji.
|
