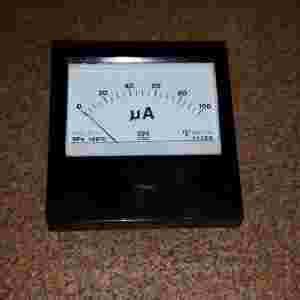

Magnetoelektryczne mierniki napięcia i prądu stałego typu MER - 72TM
Mierniki MER - 72TM służą do pomiarów prądów lub napięć stałych. Mogą być również wykonane mierniki służące do pomiaru prądu i napięcia przemiennego o przebiegu sinusoidalnym. Mierniki typu MER przeznaczone są do zamontowania na płytach czołowych: przyrządów pomiarowych, szaf sterowniczych, urządzeń technologicznych i elektromedycznych, zarówno stacjonarnych jak i przenośnych oraz w pojazdach. Są one odporne na działanie wstrząsów i wibracji. Mogą pracować w klimacie umiarkowanym lub po uzgodnieniu z dostawcą, w klimacie tropikalno-morskim, co pozwala na stosowanie ich na statkach.
Dzięki odpowiedniej konstrukcji przykrywek mierniki posiadają estetyczny wygląd oraz dobrą możliwość odczytu wskazań podczas pomiarów. Wysokiej jakości magnesy trwałe, zastosowane w ustrojach pomiarowych – zapewniają utrzymanie klasy dokładności mierników w czasie wieloletniej eksploatacji. Mierniki typu MER-96TM i MER-72TM – posiadają przykrywki w kolorze czarnym.
Dane techniczne
- Mierniki spełniają wymagania normy PN-92/E-06501/01
|
|
według tablic 1 ÷ 5 |
|
|
2,5 |
|
|
51 mm (MER-72TM) 78 mm (MER-96TM) |
|
|
33 mm (MER-72TM) 50 mm (MER-96TM) |
|
|
2 kV |
|
|
według rysunków |
|
|
pionowe |
|
|
około 300 g |
- Po uzgodnieniu z dostawcą mogą być wykonane mierniki:
- o innych zakresach pomiarów;
- podziałką w specjalny sposób ocyfrowaną (określony przez nabywcę);
- przystosowane do pracy w pozycji poziomej lub pochyłej.
Tabela 1 - mikroamperomierze
| Zakres pomiarowy [µA] |
Rezystancja wewnętrzna [Ω] |
0...100
0...150
0...250
0...400
0...600
100...0...100
100...0...150
100...0...250
100...0...400
100...0...600 |
2200
1820
575
420
314
2200
1820
477
410
115 |
Wymiary zewnętrzne
| L maks. [mm] |
Zakres |
| 54 |
0-1...0-6 [A]; 1-0-1...6-0-6 [A] |
| 46 |
Mikroamperomierze, miliamperomierze |
| 52 |
Wszystkie pozostałe
|
Warunki eksploatacji
|
|
| - dla klimatu umiarkowanego: |
13...23...33ºC; |
| - dla klimatu tropikalno-morskiego: |
0...23...45ºC; |
- Wilgotność względna otaczającego powietrza:
|
25...45...75...95%; |
|
|
pionowe; |
- Wstrząsy udarowe do 10 g z czasem trwania impulsu:
|
16...50 ms; |
- Drgania wibracyjne z przyspieszeniem do 0,7 g:
|
2...80Hz. |
|
