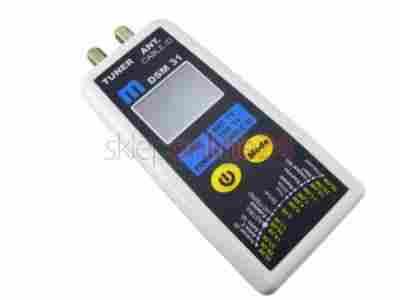

UNIWERSALNY MIERNIK INSTALATORA DSM31
Jest to uniwersalny miernik przeznaczony dla instalatorów wykonujących instalacje TV. Ze względu na bardzo prostą obsługę można go polecić każdej innej osobie pragnącej samodzielnie wykonać taką instalację.
Miernik służy do ustawienia anteny TV SAT, anteny TV naziemnej oraz do identyfikacji kabli koncentrycznych. Dodatkowo miernik jednocześnie mierzy prąd i napięcie w linii. Przy użyciu sumatora fonii ( w komplecie) można zidentyfikować dowolnego satelitę.
Miernik posiada podstawowe trzy tryby pracy
Tryb SAT1.
- Szerokopasmowy pomiar sygnału TV SAT- analog, DVBS, DVBS2.
Funkcja PEAK HOLD - zatrzymanie na wyświetlaczu wartości maksymalnej.
BEEP - narastający sygnał dźwiękowy wraz z poziomem sygnału.
- 2. Pomiar napięcia w linii z dokładnością 0,1V. Bardzo przydatna funkcja umożliwiająca np. ocenę poprawności napięć przy obu polaryzacjach. Przy spadkach napięć np. na kablu , złączach, multiswichu, konwerter może dostawać zbyt niskie napięcie. Może nie załączać górnego pasma.
- 3. Pomiar prądu w linii z dokładnością 1mA. Pozwala to na ocenę poprawności połączeń i pracy konwertera oraz innych urządzeń zasilanych przez kabel koncentryczny ( wzmacniacze, obrotnice, zwrotnice ).
- Wskaźnik polaryzacji V / H , oraz sygnału 22kHz, górne i dolne pasmo (Lo / Hi).
- 5. Identyfikacja dowolnego satelity przy użyciu sumatora fonii ( w komplecie) – wskaźnik
S-OK. Odsłuch fonii z wybranego w instalowanym tunerze SAT kanału (słuchawki komplecie). Pozwala to w 100% potwierdzić prawidłowość ustawienia anteny – informacja zwrotna od strony tunera SAT (fonia).
- W trybie SAT1 FINE miernik jest bardzo czuły i umożliwia precyzyjne ustawienie anteny SAT. Funkcja ta jest najczęściej wykorzystywana do śledzenia poziomu sygnału przy końcowym dokręcaniu śrub mocowania anteny.
Tryb TV naziemna.
- Szerokopasmowy pomiar sygnału TV (460 - 860MHz) - analog, DVBT, DVB T2.
Funkcja PEAK HOLD - zatrzymanie na wyświetlaczu wartości maksymalnej.
BEEP - narastający sygnał dźwiękowy wraz z poziomem sygnału.
- 2. Pomiar napięcia i prądu w linii z dokładnością odpowiednio 0,1V i 1mA. Bardzo przydatna funkcja umożliwiająca ocenę poprawności połączeń i pracy urządzeń zasilanych przez kabel koncentryczny ( wzmacniacze, obrotnice, zwrotnice ).
Używając przycisku FINE można wybrać jeden z dwu pomiarów; silny sygnał lub słaby sygnał (załączony wewnętrzny wzm acniacz miernika).
Tryb Identyfikacja Kabla.
W tym trybie pracy możemy zidentyfikować max. do 8 różnych kabli koncentrycznych. Służą do tego znaczniki kabli ( 4 sztuki w komplecie). Dodatkowo miernik rozpoznaje przerwę i zwarcie na kablu.
Menu KONFIGURACJA.
Użytkownik może ustawić w mierniku własne parametry pracy.
- Język (Polski, Angielski, Niemiecki).
- Podświetlenie.
- Automatyczny czas wyłączenia miernika (5/15 min, ręczne).
- Negtyw / Pozytyw.
W trybie SAT miernik wymaga podłączenia zasilania do konwertera anteny SAT ( tunera SAT , zasilacza lub akumulatora do wejścia oznaczonego TUNER).
W trybie TV naziemnej miernik nie podaje własnego zasilania do ewentualnego wzmacniacza. Jeżeli antena TV posiada wzmacniacz należy podłączyć zewnętrzny zasilacz lub akumulator do wejścia TUNER.
Miernik zasilany jest z 9V baterii koniecznej tylko przy pracy w trybie Ident. Kabli. Stan zużycia baterii jest stale monitorowany przez miernik – wskaźnik STAN BATERII.
