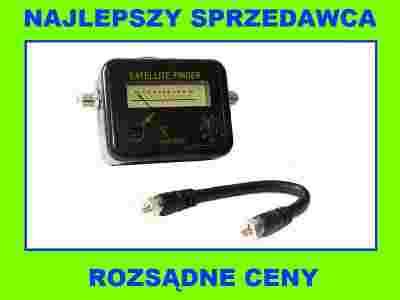

SATELITE FINDER
MIERNIK SYGNAŁU SATELITARNEGO
+ KABEL

SATELITE Finder
jest bardzo prostym i wygodnym w obsłudze urządzeniem,
do ustawiania optymalnego poziomu sygnału odbieranego przez antenę satelitarną,
bez pomocy odbiornika.

Konstrukcja miernika zapewnia bardzo prostą intuicyjną obsługę.
Dzięki temu zaoszczędzimy na wysokich kosztach instalatora!



TESTER SYGNAŁU
Satelitarnej telewizji

Dzięki wychyłowym i dźwiękowym (zmienna modulacja dźwiękowa) wskaźniku poziomu sygnału,
regulowanej czułości oraz bardzo łatwej obsłudze tego urządzenia,
każdy bez problemu poradzi sobie z precyzyjnym ustawieniem anteny zarówno analogowej jak i cyfrowej.

Urządzenie nie wymaga baterii.
W komplecie kabelek połączeniowy od konwertera do miernika

Przed rozpoczęciem podłaczenia testera upewnij się, że odbiornik satelitarny jest wyłączony !!!

- do wejscia opisanego jako "TO LNB" należy podłaczyć kabel od konwertera satelitarnego LNB.

- do wejscia opisanego jako "TO REC" należy podłaczyć kabel od odbiornika satelitarnego.

Upewnij się, że podłączenia są wykonane właściwie.

Włącz odbiornik satelitarny, właczy się podswietlenie skali testera, wskazówka będzie ustawiona w okolicy 1.

Wstępnie ustaw antenę satelitarna na satelitę, z którego będa odbierane programy.

Pokrętłem umieszczonym na przednim panelu testera ustaw na skali odczyt w okolicy 5.

Wykonaj precyzyjne ustawienie anteny satelitarnej oraz konwertera LNB tak, aby uzyskać maksymalny poziom.

Jeżeli odczyt osiagnie maksymalna wartosć skali, przekręć pokrętło.

Ponownie wykonaj sprawdzenie ustawienia anteny i konwertera satelitarnego LNB na maksimum sygnału.

Wyłacz odbiornik satelitarny, odłacz miernik z toru pomiarowego.

Podłacz odbiornik satelitarny bezposrednio do konwertera LNB.

Specyfikacja :

Zakres częstotliwości: 950 - 2150 MHz
Zakres: -25dBm ~ +75dBm
Zakres mierzonych poziomów: LNB gain 52-60dB
Wzmocnienie: 10 dB
Czułość : 7uV under 55dB gain, 15dB three carrier C/N
Zasilanie z tunera: 13-18V DC
