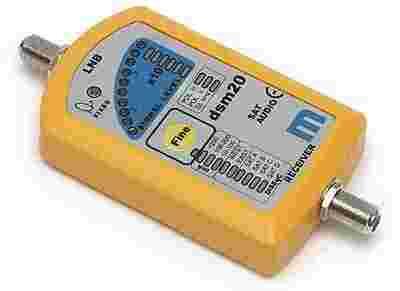

Miernik sygnału DSM 20 SAT[zasłonięte]860-24MHz + DiSEqC
DSM 20 służy do ustawiania anten TV satelitarnej, zarówno analogowej jak i cyfrowej. Konstrukcja miernika zapewnia bardzo prostą intuicyjną obsługę. Umożliwia kompleksowy jednoczesny pomiar sygnału LNB i sygnałów sterujących. Dodatkowo możliwy jest odsłuch fonii dla danego kanału SAT wybranego w tunerze – pozwala to na identyfikację satelity. Ze względu na powyższe cechy, miernik przeznaczony jest zarówno dla instalatorów TV SAT, jak i dla innych osób pragnących samodzielnie ustawić antenę TV SAT.
- skala 70 punktów (linijka 10 i 6 diodowa),
- pasmo 860 - 2400 MHz, max. czułość - 50 dBm.
- Tryb FINE. Zawężenie zakresu pomiarowego – zwiększenie czułości. Wejście i wyjście z trybu FINE po naciśnięciu przycisku FINE.
- BEEP - sygnalizator dźwiękowy poziomu sygnału LNB (dźwięk narasta wraz ze wzrostem poziomu sygnału).
- Wskaźnik polaryzacji V , H .
- Wskaźnik sygnału 22kHz.
- Wskaźnik prądu konwertera -10, 100, 200mA. Pozwala to na ocenę poprawności połączeń (zwarcie, rozwarcie) i wstępną ocenę konwertera ( max. pobór prądu przez miernik - 70mA).
- Monitor 6 komend DiSEqC .
- Dioda FIXED – identyfikacja satelity na podstawie wykrycia fonii z ustawionego w tunerze kanału sat. Świecenie się diody związane jest z poziomem fonii na wybranym kanale SAT.
- Gniazdo słuchawkowe do odsłuchu fonii z wybranego kanału sat.
- Ustawienie anteny SAT na maksimum sygnału.
- Posługując się kompasem wstępnie ustawić antenę w kierunku poszukiwanego satelity.
- Do gniazda LNB miernika podłączyć konwerter a do gniazda RECEIVER odbiornik SAT lub zasilacz 13 do 18V (koniecznie “+” w środku złącza).
- Obracając powoli anteną znaleźć maksimum sygnału – wskaźnik SIGNAL LEVEL.
- Przełączyć miernik w tryb FINE i dokręcić śruby mocujące antenę obserwując jednocześnie wskaźnik sygnału. Ustawienie anteny SAT na maksimum sygnału z możliwością odsłuchu FONII i IDENTYFIKACJI SATELITY.
- Podłączyć sumator go gniazda IF i AUDIO tunera SAT. W tunerze wybrać interesujący nas kanał z poszukiwanego satelity. Wyłączyć sygnał DiSEqC (może powodować zakłócenia fonii). Poziom VOL. (głośność) ustawić na maksimum. Wymagane tylko przy odsłuchu fonii i identyfikacji satelity
- Posługując się kompasem wstępnie ustawić antenę w kierunku poszukiwanego satelit
- Do gniazda LNB miernika podłączyć konwerter a do gniazda RECEIVER sumator fonii znajdujący się przy tunerze.
- Obracając powoli anteną znaleźć maksimum sygnału – wskaźnik SIGNAL LEVEL.
- Jeżeli antena jest ustawiona na poszukiwanego satelitę to zapali się dioda FIXED a w słuchawce usłyszymy fonię z wybranego w tunerze kanału SAT. W przeciwnym wypadku należy dalej powoli obracać antenę aż do znalezienia kolejnego maksimum
- Przełączyć miernik w tryb FINE i dokręcić śruby mocujące antenę obserwując jednocześnie wskaźnik sygnału.
