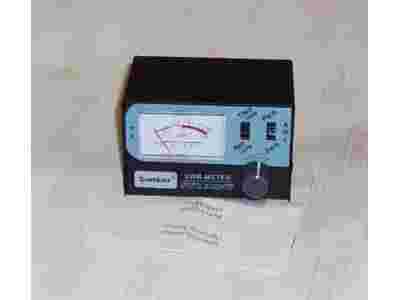

Opis miernika :
Miernik ten umożliwia pomiar tzw współczynnika fali stojącej ( WFS lub częściej SWR) w zakresie częstotliwości 1,7 - 30MHz , oraz mocy wyjściowej.Impedancja 50 Ohm.Dodatkowo umożliwia dokładny pomiar mocy wyjściowej nadajnika radia CB , zakres pomiarowy to 10/100W .
(drugi przełącznik)
Miernik praktycznie niezbędny dla każdego posiadacza zestawów CB RADIO
Teraz posiadając zestaw CB RADIO samodzielnie dostroisz sobie antenkę i skontrolujesz moc wyjściową !!!!!!
Instrukcja strojenia w języku polskim dołączona jest do miernika.
Wymiary miernika to ok. 8,5x5,5 x5,5 cm.
UWAGA! do pomiaru jest potrzebny krótki kabelek pomiarowy WTYK-WTYK do połączenia miernik-radio CB.
Niestety jak zauważyłem inni sprzedawcy nic o tym nie wspominają , a bez kabelka pomiar jest niemożliwy !
Odpowiedni kabelek pomiarowy kupisz na innej mojej aukcji .
Praktyczne uwagi dotyczące strojenia:
Miernik trzeba podłączyć niejako szeregowo z anteną tuż przy radiu CB ( właśnie przy pomocy tego kabelka .Opis pomiaru w instrukcji.Co do uzyskanego pomiaru to SWR=1,0 to książkowy ideał w praktyce nie osiągalny .Jeśli uzyskasz 1,2 do 1,5 to też jest dobrze .
Pokrętłem kalibrujemy miernik sprowadzając wskazówkę w max wychylenie -pozycja SET ( nie wybicie jej na maxa!!!).Przełącznik jest przeznaczony do przełączania KALIBRACJA-POMIAR.
Przy kalibracji i pomiarze nadajnik CB musi być włączony ( gruszka wciśnięta na nadawanie).Do mikrofonu nie trzeba nic mówić.
Praktyczna wskazówka - Nie strój anteny w okolicach linii i przewodów sieciowych , gdyż uzyskane wskazania będą błędne.Najlepiej strojenie przeprowadzić jest w szczerym polu z dala od linii napowietrznych i zakłóceń przemysłowych.
Po przełożeniu zestawu CB do innego samochodu strojenie powinno sie przeprowadzić ponownie.
Strojenie ma na celu dopasowanie wyjścia nadajnika z radia CB do anteny , ale niejako ilość masy pojazdu ma tu spore znaczenie.
Strojenie przeprowadzamy w miejscu użytkowania zestawu CB ( na samochodzie ) .Nie należy strojenia przeprowadzać w "domu na stole"
Strojenia dokonujemy najlepiej na kanale zbliżonym do najczęściej uzywanego- proponuję kanał 20 , żeby nie przeszkadzać użytkownikom na "19".Na koniec można jedynie sprawdzić czy nie ma większych róznic w odczycie SWR pomiędzy kanałem 19 a 20 oraz należy zminimalizować różnice pomiędzy 1 a 40 kanałem.

Wystawiam paragon a na życzenie kupujacego Fakturę Vat.
Produkt jest NOWY oryginalnie zapakowany , sprawdzony przed wysyłką.Miernik sprzedawany na tej aukcji posiada dwa przełączniki ( dodatkowy do pomiaru mocy wyjściowej !!!!!!!)
