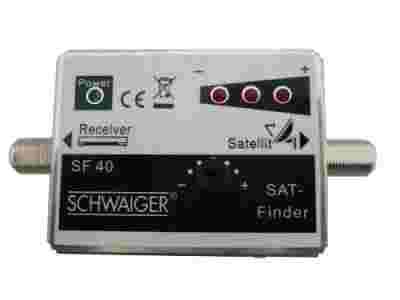

MIERNIK SYGNAŁU SATELITARNEGO SF 40

MIERNIK RENOMOWANEJ NIEMIECKIEJ FIRMY SCHWAIGER.

Prosty wskaźnik diodowy sygnału z konwertera w zakresie[zasłonięte]950-24MHz.
Sat Finder Schwaiger z regulacją czułości przy pomocy pokrętła.
Dioda zielona i trzy diody czerwone działają jako skala siły sygnału z satelity.
Miernik pozwala na precyzyjne ustawienie czaszy anteny SAT.
Włączany pomiędzy konwerter a tuner SAT pokazuje na trzypunktowej linijce diodowej poziom sygnału SAT.

Podłączenie i pomiar
1) Kabel łączący tuner SAT (lub multiswitch w przypadku większych instalacji) z konwerterem należy odłączyć od konwertera i podłączyć do wejścia "RECEIVER" miernika, wejście "SATELLIT" miernika należy podłączyć korzystając z kabla F-F z konwerterem.
2) Pokrętłem czułości ustawiamy (kręcąc w prawo) czułość miernika na maksymalną i ustawiamy czaszę kierując się ilością zapalonych diod świecących na skali miernika.
3) Po osiągnięciu maksymalnych wartości zmniejszamy czułość miernika i precyzyjnie ustawiamy czaszę anteny.
4) Powtarzamy punkt 3 aż do momentu kiedy nie możemy ruszając anteną uzyskać większego poziomu sygnału. Oznacza to, że czasza anteny ustawiona jest optymalnie.

Miernik zasilany jest z tunera SAT więc nie wymaga żadnego zewnętrznego zasilacza.

Zakres częstotliwości: 950- 2400MHz
Czułość: 7dB
Zasilanie (z tunera SAT lub multiswitcha): 13 - 18V
Wymiary: 60mm x 45mm x 30mm
Masa: ok. 71g
