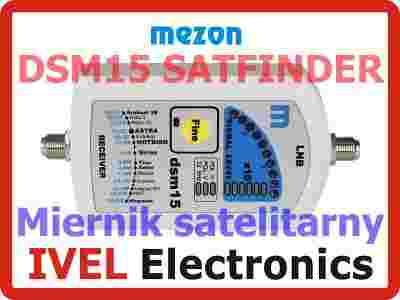

Miernik satelitarny




Model: DSM15

Miernik pozwala na ustawienie dowolnej anteny SAT dla dowolnej platformy cyfrowej. Miernik został zaprojektowany zgodnie z uwagami instalatorów (jest następcą znanego DSM11).

DSM 15 służy do ustawiania anten TV satelitarnej, zarówno analogowej jak i cyfrowej. Konstrukcja miernika zapewnia bardzo prostą, intuicyjną obsługę. Umożliwia jednoczesny pomiar sygnału LNB i sygnałów sterujących H ,V i 22kHz.


Parametry techniczne:

• Bardzo szeroki zakres pomiaru - skala 70 punktów (linijka 10 i 6 diodowa)

• Porównanie pomiarów z kilku instalacji
• Pasmo  860 - 2400 MHz
• Max. czułość - 50 dBm
• Zawężenie zakresu pomiarowego – zwiększenie czułości.
• Wejście i wyjście z trybu FINE po naciśnięciu przycisku FINE umożliwia precyzyjne ustawienie anteny SAT.
• BEEP - sygnalizator dźwiękowy poziomu sygnału LNB (dźwięk narasta wraz ze wzrostem poziomu sygnału).
• Wskaźnik polaryzacji   V,   H.
• Wskaźnik sygnału 22kHz.


Na mierniku zamieszczony jest diagram orbity z kolejnymi satelitami. Ułatwia to instalatorowi szybkie odszukanie właściwego satelity.

Miernik nie posiada poświetlenia skali - ze względu na zastosowanie diod LED wskazanie jest doskonale widoczne nawet w nocy


Ustawianie anteny SAT na maksimum sygnału:

Posługując się kompasem wstępnie ustawić antenę w kierunku poszukiwanego satelity. Do gniazda LNB miernika podłączyć konwerter, a do gniazda RECEIVER odbiornik SAT lub zasilacz 13 do 18 V (koniecznie "+" w środku złącza). Obracając powoli anteną znaleźć maksimum sygnału - wskaźnik SIGNAL LEVEL. Przełączyć miernik w tryb FINE i dokręcić śruby mocujące antenę obserwując jednocześnie wskaźnik sygnału.

W skład zestawu wchodzi:

• Miernik SAT DSM15

• Faktura VAT lub paragon fiskalny
• Gwarancja
