Oscyloskop cyfrowy DST1102B produkcji Tekway
2 x 100MHz
Specyfikacja modelu DST1102B:
- szerokość pasma: 100MHz
- liczba kanałów: 2
- częstotliwość próbkowania w czasie rzeczywistym: 1GSa/s
- próbkowanie ekwiwalentne: 50GSa/s
- długość rekordu: 1M punktów
- szybkość odświeżania: 2000 wfms/s
- duży ekran LCD TFT 7"
- rozdzielczość ekranu: 800x480
- komunikacja USB z komputerem
- możliwość zapisywania na pendrive USB
Porównanie parametrów technicznych oscyloskopów cyfrowych Tekway z serii DST1000B:
| Model |
DST1062B
|
DST1102B
|
DST1202B
|
| Szerokość paśma: / Bandwidth |
60 MHz
|
100 MHz
|
200 MHz
|
| Długość rekordu: /Record length |
1Mpoints ( 1024k points)
|
| Długość rekordu: /Memory Depth |
1Mpoints
(4k, 20k, 40k, 512k)
przełączane
|
1Mpoints
(4k, 20k, 512k, 1M)
przełączane
|
1Mpoints
(4k, 20k, 40k, 512k, 1M)
przełączane
|
| Liczba kanałów / Channels |
2 kanały + ext / two Channels + External Trigger
|
| Próbkowanie w czasie rzeczywistym / Real-time Sample Rate |
1GSa/s
|
1GSa/s
|
1GSa/s
|
| Próbkowanie ekwiwalentne / Equivalent Sample Rate |
50 GSa/s
|
50 GSa/s
|
50 GSa/s
|
| Czas narostu / Rise Time |
5.8 ns
|
3.5 ns
|
1.75 ns
|
| Zakresy podstawy czasu / Time Base Range |
4 ns/div to 40 s/div
|
4 ns/div to 40 s/div
|
2 ns/div to 40 s/div
|
| Czułość pionowa / Vertical Sensitivity |
2 mV/div to 5 V/div
|
2 mV/div to 5 V/div
|
2 ns/div to 50 s/div
|
| X-Y Operation |
Bandwidth |
60 MHz
|
100 MHz
|
200 MHz
|
| Phase Difference |
± 3° |
| Wyzwalanie / Trigger Modes |
Auto, Normal, Single SEQ, Edge, Pulse Width, Slope, Overtime, Video
|
| Źródła wyzwalania / Trigger Sources |
CH1, CH2, Ext, Ext/5, AC Line, Alternate
|
| Trigger Sensitivity |
>=1DIV
|
| Trigger Coupling |
DC, AC, HF-reject 80kHz, LF-reject ca. 150kHz, Noise reject, 50% Taste,
|
| ACQ |
Sample, Peak Detect, Average
|
| max waveform rate |
2000 wfms/s
|
| Common Parameters |
| Input Impedance |
1 MOhm±2% || 20 pF±3pF |
| Time Base Precision |
±150ppm |
| Vertical Sensitivity |
2 mV/div to 5 V/div (>10mV/div ±3%) |
| Vertical Resolution |
8 bits |
| Input Coupling |
DC, AC, Ground |
| Maximum Input Voltage |
300 V (DC + AC peak) |
| Automatic Measurements |
Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall time, Positive Width, Negative Width, Positive Duty Cycle, Negative Duty Cycle, Delay 1?2, Delay 1?2 |
| Cursor Measurements |
Manual, Track and Auto Measure modes |
| Math |
+ , - , x, / , FFT |
| Storage |
Internal:10 Waveforms and 10 Setups |
| USB:BMP, Waveforms and Setups |
| I/O |
USB Device,USB Host Front |
| Display |
simple active color TFT (64K, Color LCD), 800 x 480 |
| Power |
Worldwide Use, 100 – 240 V / 50 VA Max |
| Weight |
2.5 kg |
Zestaw zawiera:
- oscyloskop cyfrowy Tekway DST1102B -1szt.
- sonda oscyloskopowa z wbudowanych dzielnikiem 1:1 / 1:10- 2szt.
- przewód USB- 1szt.
- przewód sieciowy - 1szt.
- instrukcja w j. angielskim -1szt.
- płyta CD z oprogramowaniem-1szt.
Gwarancja:
Zdjęcia:

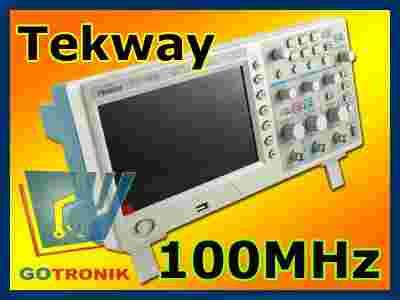

Uwaga: na zdjęciach prezentowany jest model Tekway DST1062B. Wszystkie modele z serii DST1000B mają identyczny wygląd zewnętrzny tj. modele DST1062B, DST1102B oraz DST1202B
|
