Firma EL KOSMITO przygotowała interesujący moduł do pomiaru temperatury z interfejsem RS485. Czasami zachodzi potrzeba pomiaru temperatury w dużej odległości od kontrolera. Czujniki rezystancyjne na długim przewodzie odpadają zupełnie. Konieczne są czujniki z interfejsami, ale każdy z interfejsów ma swoje plusy i minusy. Zaletami interfejsu RS485 jest niewielka liczba przewodów potrzebnych do uruchomienia (tylko dwa, jedna para, skrętka) a także możliwość uzyskania gigantycznych odległości rzędu setek metrów. Nasz system pozwala na uruchomieniu maksymalnie 16 czujników na jednej magistrali RS485. Układ wykonywany jest w dwóch wersjach, różniących się elementem pomiarowym:

• NTCT103F338, 10k, B=3380, tolerancja 1% - czujnik temperatury typu NTC , pracujący w zakresie od 0 do 45°C. Dodatkowo ta wersja umożliwia podpięcie zewnętrznego czujnika PT1000 (do kupienia osobno) i wtedy pomiar temperatury od -70 do 500°C (zależy dodatkowo od czujnika i może być mniejszy zakres).


• LM335 – dobrze znany ze swoich dobrych parametrów elektroniczny scalony czujnik temperatury pracujący w zakresie od -30 do 60°C


Niezależnie od modułu, mamy jeszcze potencjometr kalibracji, którym możemy skorygować wskazania do termometru wzorcowego. Do odczytywania wyników pomiaru został użyty 12-bitowy przetwornik A/C, a w przypadku LM335 dodatkowo źródło napięcia odniesienia o tolerancji 0.2%

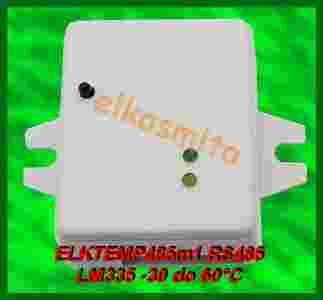

Cechy czujnika ELKTEMP485m1

• Komunikacja RS485


• Możliwość instalacji do 16 urządzeń na jednej magistrali


• Możliwość używania długich magistrali (nawet setki metrów)


• Do instalacji wystarczy przewód skrętka (np. komputerowa)


• Niewielkie wymiary 41x50x21 (razem z uszami do przykręcenia 60x50x21)


• Wykonanie IP20


• Zakres temperatur pracy modułu -30 do 60°C


• Zgodność RoHS


• Gwarancja 12 miesięcy!



Parametry techniczne

• Zasilanie: DC 7-28V 100mA (100mA w impulsach podczas transmisji)


• Potencjometr kalibracji


• Komunikacja: RS[zasłonięte]485 380 b/s 8N1, wymagane przełączanie z nadawnia na odbiór poniżej 0,3ms


• Zasięg czujnika: kilkaset metrów


• Podłączenie: skrętka, impedancja 120 ohm


• Rozdzielczość pomiaru: 0.1°C


• Dokładność pomiaru: po kalibracji można uzyskać rezultaty poniżej +/-1°C dla czujnika NTC i LM335. Dla czujnika PT1000 można przyjąć +/-2°C dla temperatur poniżej 100°C


• W przypadku temperatur ujemnych zaleca się zabezpieczenia czujnika przed zbierającym się lodem



Dziękujemy za zapoznanie się z naszą ofertą i mamy nadzieję, że docenią Państwo nasze uczciwe podejście do klienta..
