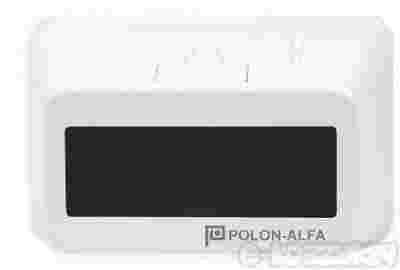

Liniowa czujka dymu DOP-40R

• wyjście przekaźnikowe
• zastosowanie:
  • wykrywanie dymu w I fazie pożaru
• współpraca:
  • IGNIS 1000
  • POLON 4000
  • TELSAP 2100
  • ALFA 3800
• wykrywane pożary testowe: od TF1 do TF5
• zasilanie: z centrali sygnalizacji pożarowej

• temperatura pracy: -25 ~ +55°C
• wymiary: 128 x 79 x 84mm
• masa (z podstawą regulacyjną): 0,35kg

Przeznaczenie...

Czujka liniowa DOP-40R jest przeznaczona do wykrywania dymu powstającego we wczesnym stadium rozwoju pożaru. Nadaje się zwłaszcza do ochrony pomieszczeń, gdzie ze względu na ich dużą powierzchnię należałoby dla ochrony, zastosować dużą liczbę punktowych czujek dymu lub instalowanie czujek punktowych byłoby utrudnione. Liniowe czujki dymu są czułe na średnią wartość gęstość dymu, na długiej drodze wiązki promieniowania podczerwonego a zatem są szczególnie przydatne do stosowania pod wysokimi sufitami lub tam, gdzie dym może ulec przed detekcją rozproszeniu na dużym obszarze. Przykładowe obiekty, które są predysponowane do zainstalowania tego typu czujek to: kościoły, obiekty zabytkowe ze stropami/ sufitami o dużej wartości historycznej, teatry, hale widowiskowe, hale produkcyjne, pomieszczenia bardzo wysokie, w których czujki punktowe byłyby nieskuteczne, pomieszczenia o zróżnicowanej budowie stropu itp. Cechą charakterystyczną czujki DOP-40R jest umieszczenie nadajnika i odbiornika w jednej obudowie oraz współpraca z reflektorem lub zespołem reflektorów umieszczonym naprzeciwko. W obudowie czujki znajduje się celownik laserowy, który ułatwia wyosiowanie drogi optycznej pomiędzy czujką a reflektorem/ zespołem reflektorów. Czujka może pracować w pomieszczeniach zamkniętych, w zakresie temperatur od -25 ~ +55°C przy wilgotności względnej do 95% przy 40°C. Czujka DOP-40R może współpracować z różnymi systemami sygnalizacji pożarowej, gdyż jej sygnałem alarmowym jest przełączenie styków bezpotencjałowych przekaźnika.

Budowa...

Obudowa czujki, wykonana z tworzywa sztucznego, zawiera wewnątrz układy elektroniczne i optyczne nadajnika oraz odbiornika a także diodę laserową, ułatwiającą wyznaczenie toru optycznego czujki. Soczewki dla koncentracji wiązki podczerwieni osłonięte są zdejmowalnym filtrem. Z tyłu czujki umieszczona jest łączówka do podłączenia przewodów zasilających oraz cztery łączówki wyjść styków przekaźników PU i PA. Czujka jest mocowana na ściany przy użyciu metalowej podstawy regulacyjnej. Z przodu czujki znajdują się diody świecące oraz przycisk START, uruchamiający proces dostrajania się czujki. Diody świecące sygnalizują odpowiednio:

• zielona - stan dostrajania się czujki do odległości pomiędzy czujką a reflektorem/ zespołem reflektorów przy zbyt dużym poziomie sygnału
• żółta - stan dostrajania się czujki do odległości pomiędzy czujką a reflektorem/ zespołem reflektorów przy zbyt małym poziomie sygnału
• czerwona - stan alarmowania
• brak świecenia - stan dozorowania po prawidłowym zestrojeniu czujki z reflektorem/ zespołem reflektorów

Przycisk START umożliwia zainicjowanie procesu dostrajania się czujki (samoregulacji), oraz ponowne ustawienie parametrów czujki, po oczyszczeniu układu optycznego w czasie eksploatacji.
