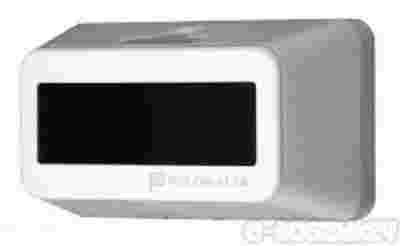

Liniowa czujka dymu DOP-40

• nadajnik i odbiornik w jednej obudowie

• zastosowanie:
  • wykrywanie dymu w I fazie pożaru

• współpraca:
  • IGNIS 1000
  • POLON 4000
  • TELSAP 2100
  • ALFA 3800
• wykrywane pożary testowe: od TF1 do TF5
• zasilanie: z centrali sygnalizacji pożarowej

Przeznaczenie...

Czujka liniowa DOP-40 jest przeznaczona do wykrywania dymu powstającego we wczesnym stadium rozwoju pożaru. Nadaje się zwłaszcza do ochrony pomieszczeń, gdzie w pierwszej fazie pożaru spodziewane jest pojawienie się dymu i tam, gdzie ze względu na dużą powierzchnię pomieszczenia należałoby dla jego ochrony, zastosować dużą liczbę punktowych czujek dymu. Czujki DOP-40 mogą pracowąć wyłącznie na liniach dozorowych central sygnalizacji pożarowej, produkowanych przez Polon-Alfa: na liniach konwencjonalnych bezpośrednio oraz na liniach adresowalnych za adapterami ADC - 4001M (w systemie POLON 4000), ADC - 1 (w systemie TELSAP 2100) i ADC - 38 (w systemie ALFA 3800)

Zasada działania...

Czujka DOP-40 składa się z nadajnika i odbiornika promieniowania podczerwonego, umieszczonych w jednej obudowie oraz współpracującego reflektora pryzmowego E39-R8 lub zespołu reflektorów 4x E39-R8. Zasada działania czujki polega na analizie przezroczystości optycznej powietrza w przestrzeni pomiędzy czujką, a reflektorem/zespołem reflektorów. Jeżeli w powietrzu znajddzie się pewna, określona zawartość aerozoli (dymu), zmniejszająca przezroczystość, to czujka, zgodnie z ustawionym progiem czułości, wejdzie w stan alarmowania. Całkowite przerwanie strumienia promieniowania jest sygnalizowane jako stan szkodzenia, ponieważ nawet największe stężenie dymu w powietrzu, nie powoduje całkowitego przerwania toru optycznego czujki. Jeżeli powietrze jest czyste, czujka znajduje się w stanie dozorowania. Czujka ma wbudowane układy automatycznej kompensacji wpływu warunków otoczenia powodujące, iż zachowuje stałą czułość i zdolność do wykrywania zagrożenia pożarowego w długim okresie czasu. Przy pewnym poziomie zabrudzenia, czujka zgłasza stan uszkodzenia, oznaczający konieczność podjęcia prac serwisowy i jej oczywszczenia.

Instalowanie...

Czujkę DOP-40 i reflektor lub zespół reflektorów instaluje się na przeciwległych ścianach pomieszczenia. Do precyzyjnego zestrojenia czujki i zespołu reflektorów w torze optycznym wykorzystywane są odpowiednie wkręty regulacyjne podstawy czujki i zespołu reflektorów oraz specjalny celownik laserowy, uaktywniany w momencie zestrajania toru optycznego. Reflektor pryzmowy i zespół reflektorów nie wchodzą w skład kompletu czujki - zamawiane są oddzielnie.
