Firma EL KOSMITO przygotowała sterownik pieca suszarni opalanego olejem opałowym. Sterownik posiada 3 wejścia na czujniki temperatury oraz 3 wyjścia sterujące elementami całego systemu. Czujniki wejściowe:

• czujnik temperatury w suszarni z możliwością ustawienia temperatury od 10°C do 90°C
• czujnik temperatury zabezpieczenia transformatora sterującego świecą żarową
• czujnik temperatury na wylocie spalin (lub innego miejsca, dzięki któremu można określić czy w piecu się pali czy nie)

Wyjścia układu są przewidziane do:

• załączania elektrozaworu podającego olej opałowy
• załączania pompki i/lub dmuchawy pracującej w układzie
• załączania transformatora świecy żarowej

Układ został tak opracowany, żeby posiadał odpowiednie zabezpieczenia, które w różnych konstrukcjach pieców mogą mieć znaczenie. Znalazły się tam zabezpieczenia:

• podwójne zabezpieczenie transformatora świec żarowych ze względu na to, że transformatory takie potrafią się zbyt mocno nagrzewać, bo nie są przewidziane do pracy ciągłej:
  • termiczne z możliwością określenia temperatury, przy której może zostać załączony i wyłączony
  • czasowe z możliwością ograniczenia czasu pracy transformatora i wymuszenia przerwy pomiędzy cyklami załączania
• zabezpieczenia wszystkich czujników, dzięki czemu można określić zakresy prawidłowych wskazań czujników temperatury i jeśli układ wyjdzie poza te zakresy to układ się wyłączy
• dodatkowy czujnik, który można umieścić na wylocie spalin pozwala określić czy w piecu się rzeczywiście pali i w razie stwierdzenia, że na wylocie jest za niska temperatura układ automatycznie rozpocznie próbę ponownego rozpalenia
• ogranicznik ilości prób odpalenia – jeśli próby odpalenia ustalone zgodnie z zaprogramowanymi regułami nie powiodą się ileś razy, układ zaprzestanie kolejnych prób

Układ jest dość prosty w skonfigurowaniu. Razem można ustawić 18 parametrów jego pracy (temperatury, czasy itp.). Te najważniejsze, czyli temperaturę, która ma być wewnątrz suszarni można ustawiać prosto przy pomocy klawiszy na panelu układu, a więc nie jest wymagana bardziej złożona ingerencja w menu. Najważniejsza funkcja jest pod ręką.

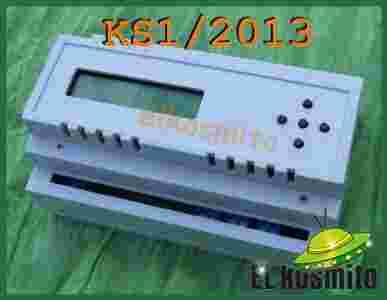

Cechy sterownika KS1/2013:

• Zasilanie bezpośrednio 230V


• Separacja napięcia sieciowego dla zewnętrznych wejść (zewnętrzne wejścia nie są podpięte do napięcia sieciowego, działają niskonapięciowo)


• Wyjścia oparte na przekaźnikach


• W zestawie 3 czujniki temperatury


• Czytelny wyświetlacz


• Przyciski sterujące na panelu


• Obudowa na standardową szynę DIN 35mm


• Prosta konfiguracja


• Trzy wejścia i trzy wyjścia sterujące standardowym wyposażeniem układów pieców olejowych


• Wyświetlanie temperatur na wszystkich czujnikach


• Możliwość zaprogramowania zakresów temperatur pracy każdego z czujników


• Rozbudowane opcje zabezpieczeń


• Opcja kalibracji głównego czujnika temperatury


• Gwarancja 12 miesięcy!



Parametry techniczne:

• zasilanie: AC230V 50-60Hz


• pobór prądu (bez wliczania obciążenia podpiętego pod przekaźniki): około 2W, przy czym przy wyłączonym wyświetlaczu około 1W


• maksymalne parametry pracy przekaźników wyjściowych: 10A/AC250V (w przypadku obciążeń indukcyjnych takich jak silniki czy transformatory nie należy przekraczać 3A na wyjście)


• zakres temperatur pracy: -20°C do 50°C


• dwa miniaturowe czujniki NTC (transformatora i suszarni) oraz jeden czujnik PT1000 (wylotu spalin)


• dokładność pomiaru temperatury na czujniku suszarni: +/-2°C przy temperaturze poniżej 50°C i +/-3°C przy temperaturze 50-90°C (wynik przybliżony i zależny od czynników zewnętrznych)


• zalecane przewody ekranowane do czujników


• maksymalna długość przewodów do czujników nie powinna przekraczać 5m


• wymiary 150x89x63mm


• wykonanie IP00


• Zgodność RoHS



Dziękujemy za zapoznanie się z naszą ofertą i mamy nadzieję, że docenią Państwo nasze uczciwe podejście do klienta..
