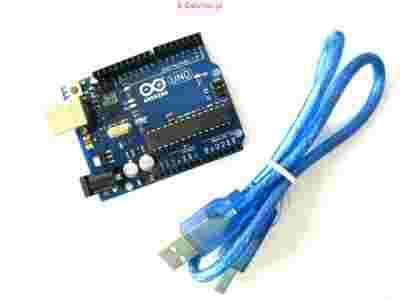

Kopia (100%) Arduino Uno R3 + Kabel USB
Opis Produktu
Prezentowany moduł to realizacja 100% zgodna z oryginalnym Arduino UNO - platformą open-source, pozwalającą na proste programowanie mikrokontrolera wraz z portami urządzeń peryferyjnych. Platforma oparta jest o prostą płytkę PCB z wyprowadzeniami wejść i wyjść, regulatora zasilania oraz niezbędnego modułu komunikacji poprzez port szeregowy i USB. Wraz z płytką modułu mamy do dyspozycji bardzo łatwe w nauce i użyciu środowisko programistyczne. Arduino może być użyte do tworzenia samodzielnych obiektów interaktywnych lub też może bezpośrednio współpracować z oprogramowaniem na Waszym komputerze (np. Flash, Processing, MaxMSP). Środowisko programistyczne (tworzenie i ładowanie programów) IDE może być pobrane za darmo ze strony internetowej Arduino (aktualnie dla Mac OS X, Windows, oraz Linux).
Wersja R3 aktualnie w ofercie
Aktualnie oferowany moduł jest całkowicie zgodny z projektem Arduino UNO R3. Ponad to, co oferowała oryginalna płytka Arduino, Uno używa procesora ATmega16U2 do komunikacji szeregowej. Pozwala to na szybszy transfer danych oraz więcej pamięci. Nie wymaga sterowników dla Linuxa- czy Mac-a (dla Windows plik inf jest konieczny i dostarczany wraz z Arduino IDE). Użycie ATmega16U2 pozwala również by Uno zostało rozpoznane przez konputer PC jako klawaitura, myszka czy joystick.
Od wersji R3 dodano piny SDA oraz SCL w pobliżu AREF. Są również 2 nowe piny w pobliżu RESET-u. Pierwszy to IOREF - pozwala shieldom na dostosowanie się do napięcia dostarczanego przez płytkę Uno. Drugi nie jest podłączony i jest zarezerwowany do przyszłych rozszerzeń. Uno R3 działa ze wszystkimi obecnymi shieldami Arduino.
W zestawie kabel USB do podlączenia Arduino UNO do komputera i ładowania programów bezpośrednio z Arduino IDE.
Główne cechy Uno R3:
| Mikrokontroler: |
ATmega328 |
| Napięcie operacyjne: |
5V |
| Zasilanie (polecane): |
7-12V |
| Zasilanie - wartości graniczne: |
6-20V, wielorazowy bezpiecznik |
| Piny I/O TTL: |
14 (z których 6 to również wyjście PWM) |
| Wejścia Analogowe: |
6 |
| Natężenie DC per I/O Pin: |
40 mA |
| Natężenie dla Pinu 3.3V: |
50 mA |
| Pamięć Flash: |
32 KB (ATmega328) z czego 0.5 KB używa bootloader |
| SRAM: |
2 KB (ATmega328) |
| EEPROM: |
1 KB (ATmega328) |
| Szybkość taktowania: |
16 MHz |
| Złącza: |
USB, ICSP Goldpin |
| LEDy: |
Wbudowana LED zasilania, statusu (L), Tx oraz Rx |
| Przysciski: |
Wbudowany przyscik Reset |
Dokumenty i linki do pobierania:
- Schemat
- Pliki Eagle
- Strona Produktu
- Arduino IDE
