Opis

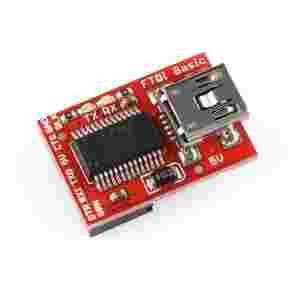

Konwerter umożliwia komunikacje pomiędzy dwoma popularnymi interfejsami szeregowymi USB i UART. Moduł oparty na niezawodnym układzie FT232RL firmy FTDI (dokumentacja), zapewnia stabilną pracę oraz współpracę z najpopularniejszymi systemami operacyjnymi. Do podłączania układu do komputera potrzebny jest przewód miniUSB.

Moduł może być wykorzystany do wymiany danych między komputerem a systemem mikrokontrolerowym lub do programowania zestawów elektronicznych z wyprowadzonym interfejsem szeregowym np. Arduino lub STM32Discovery.

FTDI firmy SparkFun został zaprojektowany z myślą o programowaniu modułów Arduino. Posiada on funkcje auto-resetu, a rozstaw złącz dopasowany jest do modułów Arduino Pro: goldpin żeński 6 x 1.

Wyprowadzenia

Moduł posiada wyprowadzenia w postaci kątowych złącz goldpin żeńskich z sygnałami Rx, Tx, DTR, CTS oraz linie zasilania: PWR (5 V) i GND. Na płytce znajdują się statusowe diody LED (TX i RX) pozwalające monitorować stan komunikacji. Konwerter łączy się z komputerem przy pomocy przewodu poprzez złącze miniUSB.
