Konwerter oparty jest na niezawodnym i powszechnie stosowanym układzie FT232RL firmy FTDI. Zapewnia on stabilną pracę i bezproblemową współpracę z najpopularniejszymi systemami operacyjnymi (Win7, Win8, WinXP, Linux, Win CE, Mac OS). Dzięki temu niewielkiemu modułowi możesz w łatwy sposób podłączyć swoje urządzenie mikroprocesorowe do komputera PC i przesyłać dane w obie strony.
Konwerter USB - RS232 TTL układ FTDI FT232RL
Moduł konwertera z USB na RS232 TTL oparty na układzie FT232RL produkcji FTDI. Moduł umożliwia podłączenie do komputera lub laptopa urządzeń wyposażonych w port RS232 w celu aktualizacji oprogramowania, sterowania lub pomiarów. Umożliwia on podłączenie do mierników elektrycznych, telefonów komórkowych, dekoderów, programatorów, tunerów satelitarnych, samochodowych interfejsów diagnostycznych, routerów np. Cisco, central alarmowych, GPS i wielu innych.
Także bardzo polecany do budowy układów opartych na mikroprocesorach AVR PIC Arduino itp. Dzięki wykorzystaniu układu FT232RL mamy dostęp do driverów i oprogramowania: http://www.ftdichip.com/Drivers/D2XX.htm
Wszystko o układzie FTDI FT232RL: http://www.ftdichip.com/Drivers/D2XX.htm
Parametry:
Nazwa modułu
|
Konwerter USB - RS232 TTL układ FTDI FT232RL
|
| USB |
1.1, 2.0 |
| Transmisja |
do 3 MB/s (RS422, RS485, poziom TTL), do 1 MB (RS232)
|
| Sygnalizacja pracy |
diody LED |
Złącza (goldpin)
|
USB, 4-pinowe złącze RS232 (VCC, TXD, RXD, GND) |
| Złącza (bez goldpinów) |
DTR, RTS, RI, DSR, DSD, CTS,
RESET, CBUS0, CBUS1, CBUS2, CBUS3, CBUS4
|
| Transmisja szeregowa UART |
bity danych (7 lub 8), bity stopu (1 lub 2), kontrola parzystości (brak, parzystość, nieparzystość, znak, spacja) |
| Ilość linii CBUS I/O |
5 |
| Napięcia |
3,3V / 5V - wybór zworką |
| Wymiary |
53 mm x 17,5mm |

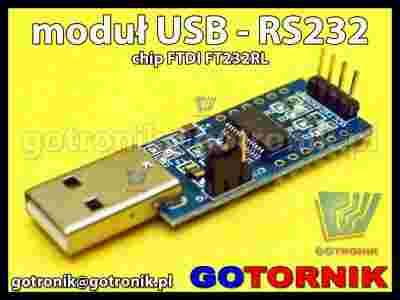

Zdjęcia:
|
