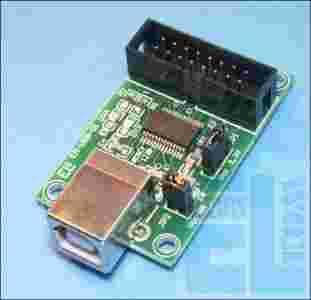

•  Moduł USB może służyć do transmisji danych przez interfejs USB
•  Zbudowany na układzie FT232RL FTDI
•  Pozwala na transfer danych z prędkością do 3Mb/s.
•  Interfejs USB 2.0, kompatybilny również z USB1.1
•  Transmisja szeregowa UART: 7 lub 8 bitów danych, 1 lub 2 bity stopu, kontrola parzystości lub brak
•  Bufor nadawczy 256 bajtów, odbiorczy 128 bajtów
•  Wszystkie sygnały z układu FT232 wyprowadzone do złącza IDC16
•  Wbudowana pamięć EEPROM do zapisu konfiguracji pracy i ustawień użytkownika
•  Wbudowane zworki pozwalają na prostą konfigurację pracy z zewnętrznym zasilaniem lub zasilaniem z portu USB
•  Współpraca z układami z logiką 5V jak i 3,3V
•  Wbudowane żródło napięcia zasilania 3,3V wyprowadzone do złącza J3 - zasilanie zewnętrznych układów
•  Diody LED informujące o transmisji danych.
•  Gniazdo USB typ B - żeńskie
•  Złącze J3 dwurzędowe IDC16 16pin w rastrze 2,54mm
•  Darmowe oprogramowanie MPROG do konfiguracji i programowania układu FT232
•  Oprogramowanie do tworzenia wirtualnego portu COM
•  Darmowe sterowniki dla programistów D2XX (USB Direct Drivers + DLL S/W Interface)
•  Unikalny numer identyfikacyjny ID
•  Konfigurowalne piny I/O
•  Wbudowany POWER-ON RESET
•  Możliwa inwersja (programowana) sygnałów UART
•  Kompatybilny z UHCI/OHCI/EHCI kontrolerem hosta
•  Zakres temperaturowy pracu układu -40 st C do 85 st C
•  Do modułu dołączony opis z rozmieszczeniem wyprowadzeń i sposobem podłączenia.
•  Produkt NOWY - przed wysyłką sprawdzony pod względem funkcjonalnym.
•  Moduł po zakupie jest wstępnie zaprogramowany i nie wymaga ponownego programowania

•  Na pewno Otrzymasz produkt sprawny w 100%.
• W komplecie Otrzymasz

  MODUŁ USB + instrukcja z opisem, rozmieszczeniem wyprowadzeń i sposobem podłączenia oraz schemat układu.

•  Sterowniki i opisy pdf można pobrać: FT232_STEROWNIKI_OPISY_PDF




Zastosowanie:

•  Programowanie central alarmowych, modułów GSM, telefonów itp. umożliwiających komunikację przez łącze szeregowe RS232/TTL
•  Budowa konwerterów USB-RS232, USB-RS422/RS485
•  Budowa modemów USB
•  W systemach kontrolno-pomiarowych
•  Łączenie systemów mikroprocesorowych z urządzeniami zewnętrznymi przez port USB
•  Odczyt i przesyłanie danych z w/w urządzeń lub innych.
•  komunikacja z mikrokontrolerami 8051, AVR, innymi, poprzez port USB
•  oraz wiele innych zastosowań
•  Układ sprawdzony został podczas programowania central alarmowych i modułów GSM. Działa w 100% !!!!


Sterowniki dla większości systemów operacyjnych:

•  Windows 7 x64, Vista x64
•  Windows XP x64
•  Windows Server 2003 x64
•  Windows 7, Vista
•  Windows XP
•  Windows Server 2003
•  Windows 2000
•  Windows ME
•  Windows 98
•  Linux
•  Mac OS X
•  Mac OS 9
•  Mac OS 8

PIN	OZNACZENIE	TYP	OPIS
1	Vcc I/O	IN / OUT	Zasilanie 5V JP2 zwarte - wyjście, JP2 rozwarte -wejście
2	3,3V O	OUT	Wyjście 3,3V
3	CBUS0	IN / OUT	Programowane we/wy
4	CBUS1	IN / OUT	Programowane we/wy
5	CBUS2	IN / OUT	Programowane we/wy
6	CBUS3	IN / OUT	Programowane we/wy
7	RESET	IN	Wejście zewn. RESET
8	DCD	IN	Wej. detektor sygnału nośnego
9	DSR	IN	Wejście sygnał gotowości
10	RXD	IN	Wejście danych
11	RTS	OUT	Sygnał żądania nadawania
12	TXD	OUT	Wyjście danych
13	CTS	IN	Gotowość nadawania
14	DTR	OUT	Sygnał gotowości terminala
15	RI	IN	Ring Indicator
16	GND	Masa układu

TYP	KONFIGURACJA	OPIS
1	Zasilanie 5V z USB	JP2 zwarte, zasilanie 5V pobierane z portu USB, PIN 1 J3-Vcc - 5V wyjście zasilania innych urządzeń - obciążenie max 100mA
2	Zasilanie układu 5V zewnętrznym napięciem	JP2 rozwarte, zasilanie 5V pobierane z zewnątrz, PIN 1 J3-Vcc - 5V wejście zasilania z zewnątrz
3	Praca z sygnałami w standardzie 3,3V TTL	JP1 – położenie zworki Vcc – zwarte piny 2 i 3 – tryb pracy z sygnałami 3,3V, zasilanie z portu USB 5V, lub rozwarcie zworki VccON i zasilanie układu zewnętrznym napięciem z zakresu 4V do 5V
4	Praca z sygnałami w standardzie 5V TTL	JP1 – położenie zworki Vcc – zwarte piny 2 i 3 – tryb pracy z sygnałami 5V
5	Zasilanie urządzeń nap. 3,3V	Wyjście 3,3V max 50mA J3 – PIN2 3,3V O
6	CBUS0	Programowane we/wy – zaprogramowane na RXLED / użycie jako inny typ I/O należy przeprogramować układ
7	CBUS1	Programowane we/wy – zaprogramowane na TXLED / użycie jako inny typ I/O należy przeprogramować układ
8	CBUS2	Zaprogramowane jako we/wy
9	CBUS3	zaprogramowane jako we/wy
10	Zewnętrzny sygnał RESET’u	Możliwe użycie do resetowania układu FT232 zewnętrznym sygnałem
