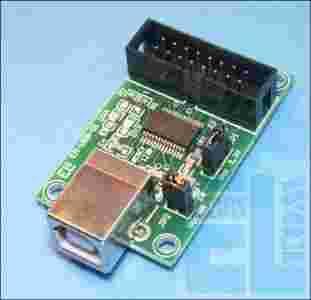

INTERFEJS USB-RS232 (TTL) - MODUŁ

!!! Wersja BEZ kabla USB typu A/B !!!

ZASILANIE Z PORTU USB
LUB
ZASILANIE Z ZEWNĄTRZ

Wyjście napięcia 3,3V

Wspólpraca z sygnałami

w standardzie 5V lub 3,3V

Transmisja danych z prędkością do 3Mb/s

INTERFEJS USB2.0

Nie masz czasu projektować, wykonać płytki, zmontować układu.

Teraz nie Musisz tracić na to czasu !!!

Masz pod ręką gotowy, zmontowany i uruchomiony układ.

!!! Do każdego zamówienia GRATIS FIRMOWY !!!

Interfejs umożliwia programowanie i komunikację między różnego rodzaju zewnętrznymi urządzeniami elektronicznymi z portem (UART) RS232/TTL a komputerem.

MODUŁ z układem zasilania poprzez port USB.

Nie wymaga zasilacza !!!

Umożliwia również zasilanie z zewnątrz.

     Przejściówek typu USB-RS232 jest na
                         rynku b. dużo.
              Dlaczego więc kupić moduł
                      USB->RS232/TTL?

Moduł pozwala na pełne wykorzystanie możliwości
układu FT232R. Oprogramowanie MPROG pozwala na przypisanie wyjściom programowalnym odpowiednich funkcji sterujących oraz inwersję wszystkich sygnałów RS232.

Dzięki dodatkowym wyprowadzeniom na płytce Masz możliwość wykorzystania dodatkowych programowalnych portów układu do własnych zastosowań.

To nie jest zalany układ gdzie nie można wykorzystać wszystkich możliwości urządzenia. To również narzędzie dla urządzeń prototypowych oraz układów kontrolno-pomiarowych.

Dzięki temu układ może mieć wszechstronne zastosowanie.

Darmowe Sterowniki do układu na stronie producenta pod wszystkie systemy operacyjne.

Moduł USB może służyć do transmisji danych przez interfejs USB
Zbudowany na układzie FT232RL FTDI
Pozwala na transfer danych z prędkością do 3Mb/s.
Interfejs USB 2.0, kompatybilny również z USB1.1
Transmisja szeregowa UART: 7 lub 8 bitów danych, 1 lub 2 bity stopu, kontrola parzystości lub brak
Bufor nadawczy 256 bajtów, odbiorczy 128 bajtów
Wszystkie sygnały z układu FT232 wyprowadzone do złącza IDC16
Wbudowana pamięć EEPROM do zapisu konfiguracji pracy i ustawień użytkownika
Wbudowane zworki pozwalają na prostą konfigurację pracy z zewnętrznym zasilaniem lub zasilaniem z portu USB
Współpraca z układami z logiką 5V jak i 3,3V
Wbudowane żródło napięcia zasilania 3,3V wyprowadzone do złącza J3 - zasilanie zewnętrznych układów
Diody LED informujące o transmisji danych.
Gniazdo USB typ B - żeńskie
Złącze J3 dwurzędowe IDC16 16pin w rastrze 2,54mm
Darmowe oprogramowanie MPROG do konfiguracji i programowania układu FT232
Oprogramowanie do tworzenia wirtualnego portu COM
Darmowe sterowniki dla programistów D2XX (USB Direct Drivers + DLL S/W Interface)
Unikalny numer identyfikacyjny ID
Konfigurowalne piny I/O
Wbudowany POWER-ON RESET
Możliwa inwersja (programowana) sygnałów UART
Kompatybilny z UHCI/OHCI/EHCI kontrolerem hosta
Zakres temperaturowy pracu układu -40 st C do 85 st C
Do modułu dołączony opis z rozmieszczeniem wyprowadzeń i sposobem podłączenia.
Produkt NOWY - przed wysyłką sprawdzony pod względem funkcjonalnym.
Moduł po zakupie jest wstępnie zaprogramowany i nie wymaga ponownego programowania
Na pewno Otrzymasz produkt sprawny w 100%.
W komplecie Otrzymasz

MODUŁ USB + instrukcja z opisem, rozmieszczeniem wyprowadzeń i sposobem podłączenia oraz schemat układu.
Sterowniki i opisy pdf można pobrać: FT232_STEROWNIKI_OPISY_PDF

Zastosowanie:

Programowanie central alarmowych, modułów GSM, telefonów itp. umożliwiających komunikację przez łącze szeregowe RS232/TTL
Budowa konwerterów USB-RS232, USB-RS422/RS485
Budowa modemów USB
W systemach kontrolno-pomiarowych
Łączenie systemów mikroprocesorowych z urządzeniami zewnętrznymi przez port USB
Odczyt i przesyłanie danych z w/w urządzeń lub innych.
komunikacja z mikrokontrolerami 8051, AVR, innymi, poprzez port USB
oraz wiele innych zastosowań
Układ sprawdzony został podczas programowania central alarmowych i modułów GSM. Działa w 100% !!!!

Sterowniki dla większości systemów operacyjnych:

Windows 7 x64, Vista x64
Windows XP x64
Windows Server 2003 x64
Windows 7, Vista
Windows XP
Windows Server 2003
Windows 2000
Windows ME
Windows 98
Linux
Mac OS X
Mac OS 9
Mac OS 8

PIN OZNACZENIE TYP OPIS

1 Vcc I/O IN / OUT Zasilanie 5V JP2 zwarte - wyjście, JP2 rozwarte -wejście

2 3,3V O OUT Wyjście 3,3V

3 CBUS0 IN / OUT Programowane we/wy

4 CBUS1 IN / OUT Programowane we/wy

5
CBUS2 IN / OUT Programowane we/wy

6 CBUS3 IN / OUT Programowane we/wy

7 RESET IN Wejście zewn. RESET

8 DCD IN Wej. detektor sygnału nośnego

9 DSR IN Wejście sygnał gotowości

10 RXD IN Wejście danych

11 RTS OUT Sygnał żądania nadawania

12 TXD OUT Wyjście danych

13 CTS IN Gotowość nadawania

14 DTR OUT Sygnał gotowości terminala

15 RI IN Ring Indicator

16 GND Masa układu

TYP

KONFIGURACJA

OPIS

1

Zasilanie 5V z USB

JP2 zwarte, zasilanie 5V pobierane z portu USB, PIN 1 J3-Vcc - 5V wyjście zasilania innych urządzeń - obciążenie max 100mA

2

Zasilanie układu 5V zewnętrznym napięciem

JP2 rozwarte, zasilanie 5V pobierane z zewnątrz, PIN 1 J3-Vcc - 5V wejście zasilania z zewnątrz

3

Praca z sygnałami w standardzie 3,3V TTL

JP1 – położenie zworki Vcc – zwarte piny 2 i 3 – tryb pracy z sygnałami 3,3V, zasilanie z portu USB 5V, lub rozwarcie zworki VccON i zasilanie układu zewnętrznym napięciem z zakresu 4V do 5V

4

Praca z sygnałami w standardzie 5V TTL

JP1 – położenie zworki Vcc – zwarte piny 2 i 3 – tryb pracy z sygnałami 5V

5

Zasilanie urządzeń nap. 3,3V

Wyjście 3,3V max 50mA J3 – PIN2 3,3V O

6

CBUS0

Programowane we/wy – zaprogramowane na RXLED / użycie jako inny typ I/O należy przeprogramować układ

7

CBUS1

Programowane we/wy – zaprogramowane na TXLED / użycie jako inny typ I/O należy przeprogramować układ

8

CBUS2

Zaprogramowane jako we/wy

9

CBUS3

zaprogramowane jako we/wy

10

Zewnętrzny sygnał RESET’u

Możliwe użycie do resetowania układu FT232 zewnętrznym sygnałem
