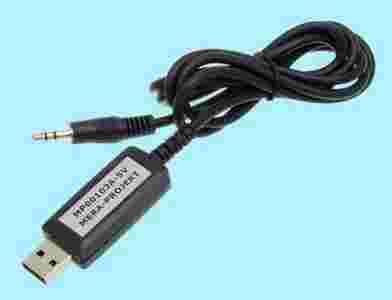

MP00103A jest konwerterem do transmisji danych poprzez interfejs USB. Jest on zbudowany jest na bazie kontrolera FT232RL firmy FTDI. Pozwala na transfer danych z prędkością do 3Mb/s. Dzięki sterownikom, które emulują port szeregowy nadaje się do upgrade'u aplikacji, w których dotychczasowo wykorzystywana była transmisja łączem szeregowym RS232. Konwerter może być wykorzystany jako interfejs służący do łączenia systemów mikroprocesorowych z urządzeniami z komputerem osobistym poprzez USB itp.
Dołączone sterowniki (do pobrania z naszej strony internetowej - link na końcu opisu) pozwalają na pisanie własnych procedur komunikacyjnych w sposób identyczny jak w przypadku urządzeń transmitujących dane za pośrednictwem interfejsu RS232. Do łączności od strony komputera można również stosować typowe programy terminalowe np. okienkowy HiperTerminal. Bardziej zaawansowani programiści mogą sięgnąć po dołączone sterowniki D2XX (USB Direct Drivers + DLL S/W Interface).

Uwaga: Poziom napięcia linii RS232 wynosi 5V lub 3,3V. Przy zakupie należy wybrac odpowiedni model:
MP00103A-5V lub MP00103A-3.3V.

Podstawowe parametry:

• Transmisja danych z prędkością do 3Mb/s
• Obsługa sygnałów RX i TX
• Transmisja szeregowa UART: 7 lub 8 bitów danych, 1 lub 2 bity stopu, kontrola parzystości (brak, parzystość, nieparzystość, znak, spacja)
• Bufory: nadawczy 384 bajty, odbiorczy 128 bajtów
• Programowany Timeout dla bufora odbiorczego
• Wsparcie dla wstrzymania i wznowienia pracy
• Standard poziomów logicznych: TTL (5V) lub 3.3V
• Układ restartu przy uruchomieniu układu
• Tryb transmisji danych: USB Bulk lub Isochronous
• Możliwość zapisu parametrów użytkownika w nieulotnej pamięci EEPROM
• Zasilanie z interfejsu USB
• Kompatybilny z UHCI/OHCI/EHCI kontrolerem hosta
• Kompatybilny z USB 1.1 i 2.0
• Złącze USB typu A męskie (przystosowane do bezpośreniego włożenia do gniazda USB w komputerze)

Dokumentacja modułu MP00103A

Sterowniki wirtualnego portu COM (Virtual COM Port) + dokumentacja >>

Oprogramowanie, sterowniki, dodatkowe informacje >>
