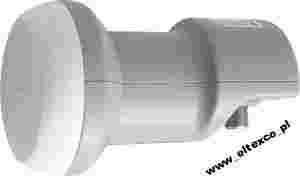

Konwerter typu Single służy do odbioru jednej satelity przez jeden odbiornik satelitarny.

Charakterystyka:

Zakres częstotliwości wejściowej:
Pasmo niskie: 10.7 ~ 11.7 GHz
Pasmo wysokie: 11.7 ~ 12.75 GHz

Zakres częstotliwości wyjściowej:
Pasmo niskie: 950 ~ 1950 MHz
Pasmo wysokie: 1100 ~ 2150 MHz

NF Średnio N.F.: 0.1

Częstotliwość L.O.:
Pasmo niskie: 9.75 GHz
Pasmo wysokie: 10.6 GHz

Stabilność częstotliwości:
25° C: +/- 1 MHz
-30° ~ 60° C: +/- 3 MHz

Szum fazowy: L.O.
1 KHz Offset: -50 dBc/Hz
10 KHz Offset: -75 dBc/Hz
100 KHz Offset: -95 dBc/Hz

Przełączanie pasm:
Pasmo niskie: 0 KHz
Pasmo wysokie: 22 KHz +/- 4 KHz continuous tone signal

Wzmocnienie:
Min.: 52 dB
Max.: 63 dB

Pobór prądu Max.: 160 mA

Napięcie przełączania:
Vertical: 12.0 ~ 14.0 V
Horizontal: 16.0 ~ 20 V

Temperatura pracy: -40° ~ 60° C
