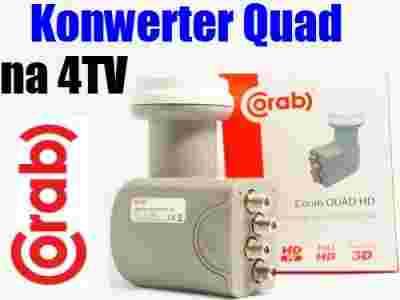

Konwerter Corab Quad HD
Producent: Corab
Konwerter Corab (cztery konwertery w jednej obudowie) dający w efekcie możliwość niezależnego odbioru na czterech odbiornikach satelitarnych z jednego satelity - montowany w ognisku anteny satelitarnej dokonuje przemiany sygnału satelitarnego na niższą częstotliwość dostosowując go do możliwości odbiorczych tunerów TV-SAT. Pozwala na odbiór programów satelitarnych nadawanych z polaryzacją poziomą (H) i pionową (V) -wybór polaryzacji następuje przez podanie napięcia zasilającego z odbiornika sat odpowiednio 18V DC lub 14V DC. Umożliwia również odbiór w zakresie dwóch pasm częstotliwości - pasmo dolne 10,7 - 11,7GHz i pasmo górne 11,7 - 12,75GHz (wybór pasma górnego następuje przez wysłanie sygnału z odbiornika sat o częstotliwości 22kHz i amplitudzie 0,6V).
Konwerter dostosowany do odbiorników analogowych i cyfrowych FTA i CI w tym nbox recorder Telewizji Nowej Generacji oraz sprzęt HD Cyfry+ i Polsatu Cyfrowego.
Dane techniczne:
- ilość wyjść: 4x gniazdo typu F;
- częstotliwość wejściowa: Pasmo dolne: 10,7-11,7GHz Pasmo górne: 11,7-12,75GHz;
- częstotliwość heterodyny: Pasmo dolne: 9,75GHz Pasmo górne: 10,6GHz;
- częstotliwość wyjściowa: dolne pasmo[zasłonięte]950-19MHz;
- częstotliwość wyjściowa: górne pasmo 1[zasłonięte]100-21MHz;
- przełączanie polaryzacji progiem napięcia 14V/18V;
- przełączenie pomiędzy pasmami: ton 22kHz;
- współczynnik szumów: 0,2dB;
- stab.heterodyny: 0,5%;
- średnica uchwytu mocującego: 40mm;
- wzmocnienie sygnału: 55dB.
- Przykładowy schemat z zastosowaniem konwertera Quad
|
