INTERFEJS / KONWERTER
USB-RS232 - MODUŁ


TERAZ
w komplecie przewody USB typ A/B oraz RS232 z przeplotem Gniazdo-Gniazdo !!!

  ZASILANIE Z PORTU USB LUB
ZASILANIE Z ZEWNĄTRZ

Wyjście napięcia 3,3V

   Transmisja danych z prędkością do 3Mb/s

                    INTERFEJS USB2.0

         Współpracuje z kasami fiskalnymi
                         z portem RS232


Przejściówek typu USB-RS232 jest na rynku b. dużo.
Dlaczego więc kupić moduł USB->RS232 ??

Moduł pozwala na pełne wykorzystanie układu FT232. To nie kabel USB-RS232. Dzięki dodatkowym wyprowadzeniom na płytce Masz możliwość wykorzystania dodatkowych programowalnych portów układu do własnych zastosowań.

Darmowe sterowniki dla programistów D2XX pozwalają na użycie ich we własnych aplikacjach z użyciem układu FT232.

To nie jest zalany kabel gdzie nie można wykorzystać wszystkich możliwości układu. To również narzędzie dla urządzeń prototypowych oraz układów kontrolno-pomiarowych.

Do każdego zamówienia GRATIS FIRMOWY !

Nie masz czasu projektować, wykonać płytki, zmontować układu.

Teraz nie Musisz tracić na to czasu !!!

Masz pod ręką gotowy, zmontowany i uruchomiony układ.

Interfejs umożliwia programowanie i komunikację między różnego rodzaju zewnętrznymi urządzeniami elektronicznymi z portem RS232 a komputerem.

MODUŁ z układem zasilania poprzez port USB.

Nie wymaga zasilacza !!!


Możliwa praca z zasilaniem zewnętrznym.

Interfejs wpólpracuje z miernikami wyposażonymi tylko w interfejs RS232 bez możliwości podłączenia przez USB, np. modele mierników UNI-T z RS232C.

Moduł pozwala na pełne wykorzystanie możliwości
układu FT232R.

Oprócz złącza DB9M na płytce dodatkowe Piny z wyprowadzonymi wyjściami programowalnymi oraz zasilania.
Tego nie ma w kablach USB-RS232


Oprogramowanie MPROG pozwala na przypisanie dla wyjść programowalnych odpowiednich funkcji sterujących oraz inwersję wszystkich sygnałów RS232.

Dzięki temu układ może mieć wszechstronne zastosowanie.


Darmowe Sterowniki do układu na stronie producenta pod wszystkie systemy operacyjne.

  •  Moduł USB może służyć do transmisji danych przez interfejs USB
  •  Zbudowany na układzie FT232RL FTDI
  •  Pozwala na transfer danych z prędkością do 3Mb/s.
  •  Interfejs USB 2.0, kompatybilny również z USB1.1
  •  Transmisja szeregowa UART: 7 lub 8 bitów danych, 1 lub 2 bity stopu, kontrola parzystości lub brak
  •  Bufor nadawczy 256 bajtów, odbiorczy 128 bajtów
  •  Sygnały z układu FT232 wyprowadzone do złącza DB9M oraz złącza J3 - 10 pinowego
  •  Wbudowana pamięć EEPROM do zapisu konfiguracji pracy i ustawień użytkownika
  •  Wbudowane zworki pozwalają na prostą konfigurację pracy z zewnętrznym zasilaniem lub zasilaniem z portu USB
  •  Wbudowane żródło napięcia zasilania 3,3V wyprowadzone do złącza J3 - zasilanie zewnętrznych układów
  •  Diody LED informujące o transmisji danych.
  •  Gniazdo USB typ B - żeńskie
  •  Złącze J3 dwurzędowe 10pin w rastrze 2,54mm
  •  Darmowe oprogramowanie MPROG do konfiguracji i programowania układu FT232
  •  Oprogramowanie do tworzenia wirtualnego portu COM
  •  Darmowe sterowniki dla programistów D2XX (USB Direct Drivers + DLL S/W Interface)
  •  Unikalny numer identyfikacyjny ID
  •  Konfigurowalne piny I/O
  •  Wbudowany POWER-ON RESET
  •  Możliwa inwersja (programowana) sygnałów UART
  •  Kompatybilny z UHCI/OHCI/EHCI kontrolerem hosta
  •  Zakres temperaturowy pracu układu -40 st C do 85 st C
  •  Do modułu dołączony opis z rozmieszczeniem wyprowadzeń i sposobem podłączenia.
  •  Produkt NOWY - przed wysyłką sprawdzony pod względem funkcjonalnym.
  •  Moduł po zakupie jest wstępnie zaprogramowany i nie wymaga ponownego programowania
  •  Na pewno Otrzymasz produkt sprawny w 100%.
  • W komplecie Otrzymasz

    MODUŁ USB + Przewód USB A/B + kabel RS232 typu NullModem z przeplotem + instrukcja z opisem, rozmieszczeniem wyprowadzeń i sposobem podłączenia oraz schematem układu.
  •  Sterowniki i opisy pdf można pobrać : FT232_STEROWNIKI_OPISY_PDF



Zastosowanie:

  •  Programowanie, komunikacja z urządzeniami posiadającymi port szeregowy RS232
  • Współpracuje z kasami fiskalnymi z portem RS232
  •  Budowa konwerterów USB-RS232,
  •  Budowa modemów USB
  •  W systemach kontrolno-pomiarowych
  •  Łączenie systemów mikroprocesorowych z urządzeniami zewnętrznymi przez port USB
  •  Odczyt i przesyłanie danych z w/w urządzeń lub innych.
  • komunikacja z mikrokontrolerami / modułami 8051, AVR, innymi z portem RS232, poprzez port USB
  •  współpraca i komunikacja z urządzeniami pomiarowymi wyposarzonymi w interfejs RS232C np mierniki UNI-T.
    Sprawdzony z tego typu urządzeniami.
  •  oraz wiele innych zastosowań

Sterowniki dla większości systemów operacyjnych:

  •  Windows 7, Vista x64
  •  Windows XP x64
  •  Windows Server 2003 x64
  •  Windows 7 , Vista
  •  Windows XP
  •  Windows Server 2003
  •  Windows 2000
  •  Windows ME
  •  Windows 98
  •  Linux
  •  Mac OS X
  •  Mac OS 9
  •  Mac OS 8

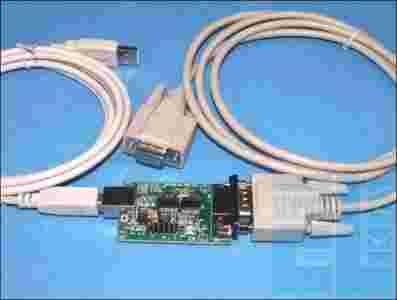

W zestawie komplet przewodów

Rozmieszczenie wyprowadzeń złącza 10PIN - J3

PIN

OZNACZENIE

TYP

OPIS

1,2

Vcc I/O

IN / OUT

Zasilanie 5V JP2 zwarte – wyjście 5V max 100mA, JP2 rozwarte –wejście zasilania 5V

3

CBUS0

IN / OUT

Programowane we/wy

4

CBUS1

IN / OUT

Programowane we/wy

5

CBUS2

IN / OUT

Programowane we/wy

6

CBUS3

IN / OUT

Programowane we/wy

7

3,3V OUT
OUT

Wyjście 3,3V max 50mA

8

RESET

IN

Wejście zewn. RESET

9

GND

Masa układu

10

GND

Masa układu

TYP

KONFIGURACJA

OPIS

1

Zasilanie 5V z USB

JP2 zwarte, zasilanie 5V pobierane z portu USB, PIN 1 J3-Vcc - 5V wyjście zasilania innych urządzeń - obciążenie max 100mA

2

Zasilanie układu 5V zewnętrznym napięciem

JP2 rozwarte, zasilanie 5V pobierane z zewnątrz, PIN 1 J3-Vcc - 5V wejście zasilania z zewnątrz

3

Zasilanie urządzeń nap. 3,3V

Wyjście 3,3V max 50mA J3 – PIN7 3,3V OUT

4

CBUS0

Programowane we/wy – zaprogramowane na RXLED / lub użycie jako inny typ I/O

5

CBUS1

Programowane we/wy – zaprogramowane na TXLED / lub użycie jako inny typ I/O

6

CBUS2

zaprogramowane jako we/wy / lub użycie jako inny typ I/O

7

CBUS3

zaprogramowane jako we/wy / lub użycie jako inny typ I/O

8

Zewnętrzny sygnał RESET’u

Możliwe użycie do resetowania układu FT232 zewnętrznym sygnałem

        Rozmieszczenie wyprowadzeń złącza DB9M

PIN

Oznaczenie

Opis

1

DCD

(IN) Wejście detektora sygnału nośnego

2

RXD

(IN) Wejście danych

3

TXD

(OUT) Wyjście danych

4

DTR

(OUT) Sygnał gotowości terminala / sygnał handshake

5

GND

Masa

6

DSR

(IN) Wejście sygnału gotowości / sygnał handshake

7

RTS

(OUT) Sygnał żądania nadawania

8

CTS

(IN) Gotowość nadawania / sygnał handshake

9

RI

(IN) Jeżeli funkcja  wybudzania  uaktywniona jest w EEPROM, zmiana stanu RI na niski powoduje wybudzenie Hosta USB ze stanu wstrzymania

Na innych Naszych aukcjach dostępne są różnego typu interfejsy oraz kable do programowania
