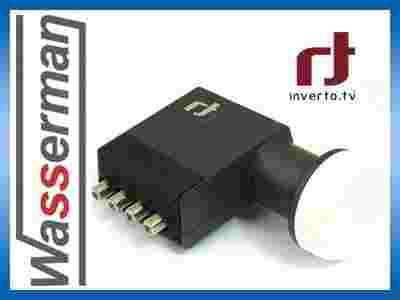

Konwerter Inverto Black Premium
Quattro pod multiswitch


Konwerter quattro BLACK PREMIUM jest produkowany przez firmę INVERTO. INVERTO to Luxemburska firma, lider wśród firm dostarczających konwertery na rynek polski. Konwertery quattro nie wymagają sygnałów sterujących. Są przystosowane do współpracy z multiswitchami oraz stacjami czołowymi



Konwerter quattro dostarcza sygnał satelitarny z podziałem na kombinacje polaryzacja - pasmo.

Na wyjściach mamy zatem:

    V/Lo - polaryzacja pionowa, pasmo dolne
    V/Hi - polaryzacja pionowa, pasmo górne
    H/Lo -polaryzacja pozioma, pasmo dolne
    H/Hi- polaryzacja pozioma, pasmo górne



Dane techniczne:

- Nazwa produktu Konwerter INVERTO quatro BLACK Premium
- Symbol towaru u producenta IDLB-QUTL40-PREMUM-OPP
- Dolne pasmo - wejście 10,7-11,7GHz
- Dolne pasmo - wyjście[zasłonięte]950-19MHz
- Oscylator dolny 9,75GHz
- Górne pasmo -wejście 11,7-12,75GHz
- Górne pasmo -wyjście 1[zasłonięte]100-21MHz
- Oscylator Górny 10,6GHz
- Szumy własne 0,2dB (0,7dB)
- Dryft temperaturowy oscylatora +/-3MHz max
- Szum fazowy -85dBc/Hz max
- Wzmocnienie 55dB min
- Zafalowanie charakterystyki wzmocnienia +/-0,75dB/27MHz
- Sterowanie polaryzacja V 11.0~14.0 V
- Sterowanie polaryzacja H 16.0~20.0 V
- Sterowanie pasmem dolnym 0kHz
- Sterowanie pasmem górnym 22kHz +/-4kHz, 0,4~0,8 Vpp
- VSWR 2.5:1
- Separacja pomiędzy polaryzacjami 22dB min
- Pobór prądu 200mA max @11~20V
- Impedancja wyjściowa 75Ohm
- Temperatura pracy -30...+60C
- Średnica szyjki 40mm
- Długość szyjki 50mm
- Złącze F
