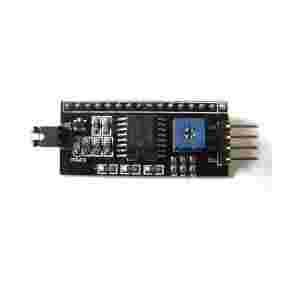

Konwerter I2C -> LCD

Moduł umożliwiającym sterowanie wyświetlaczem LCD za pomocą magistrali I2C / TWI. Główną zaletą wykorzystania magistrali I2C jest zminimalizowanie do 2 ilości wyprowadzeń mikrokontrolera koniecznych do obsługi wyświetlacza. Dodatkowo kontroler umożliwia również włączanie oraz wyłączanie podświetlania LCD.

Specyfikacja:

  • współpraca z wyświetlaczami z kontrolerem HD44780,
  • połącznie PCF8574 -> LCD: 4bit
  • napięcie zasilania: 5V
  • komunikacja: I2C / TWI
  • możliwość wyboru adresu na magistrali: domyślnie 0x27
  • sterownik I2C: układ PCF8574T
  • regulacja kontrastu: potencjometr
  • zworka umożliwiająca stałe wyłączenie podświetlania
  • możliwość sterowania podświetlaniem za pomocą magistrali I2C

Sposób montażu kontrolera na wyświetlaczu LCD:


pin 1 (oznaczony kwadratem) musi się pokrywać z wyprowadzeniem VSS wyświetlacza LCD.



Sposób podłączenia do Arduino:
  • DuemilanoveUno: A4 (SDA), A5 (SCL)
  • Mega: 20 (SDA), 21 (SCL)
  • Leonardo: 2 (SDA), 3 (SCL)
  • Pin VCC -> 5V
  • Pin GND -> GND

Biblioteki z którymi był testowany -> link
