Konwerter quattro z najnowszej linii Golden Interstara Platinum X. Konwertery quattro mają zastosowanie w budowie instalacji rozsyłu sygnałów satelitarnego oraz telewizji naziemnej. Taka instalacja składa się z:
- czaszy antenowej
- od 1 do 4 konwerterów quattro
- multiswitcha
- gniazdek abonenckich
Przykład: domek jedorodzinny, w którym w 4 pokojach ma być dostarczony sygnał satelitarny z jednego satelity oraz telewizyjny. Zestaw czasza + konwerter quattro + multiswitch 5/4 (5 wejść - 4 dla konwertera quattro, 1 dla anten naziemnych: 4 wyjścia) + 4 gniazdka abonenckie. W każdym pokoju bedzie dostępny sygnał do podłączenia dowolnego tunera satelitarnego oraz telewizyjny do podłączenia bezpośrednio do TV. Największe kompendium wiedzy na temat multiswitchy i instalacji stworzonych w oparciu o nie znajdziecie Tutaj.

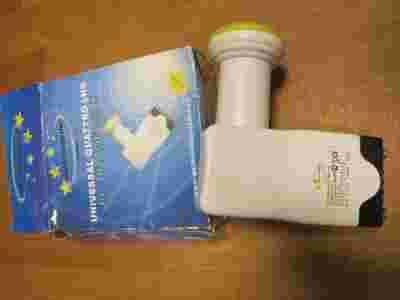

Konwerter GI-204 Golden Interstara posiada 4, niezależne wyjścia sygnału, na które są przesyłane rozdzielone polaryzacje i pasma z satelity:
- pozioma (H); dolne pasmo
- pozioma (H); górne pasmo
- pionowa (V); dolne pasmo
- pionowa (V); górne pasmo
Jeden konwerter quattro służy do odbioru sygnału z jednego satelity w połączeniu z multiswitchem 5 wejściowym, 2 quattro to odbiór z 2 satelitów (w połączeniu z multiswitchem 9 wejściowym) itd. Max dostępna obecnie konfiguracja to 4 konwertery quattro + multiswitch 17 wejściowy (4 satelity). Ilość wyjść z multiswitcha zależy od potrzeb i mieści się między 4 a 16. Można taki zestaw rozudowywać dla nawet kilkudziesięciu odbiorców przy zastosowaniu tzw. kaskad.
Konwerter Golden Interstar GI-204 Platinum X quattro posiada następujące cechy:
- optymalizowany parametr BER, szczególnie istotny przy odbiorze programów nadawanych w kompresji MPEG 4 (telewizja HD)
-
przedłużony promiennik ("szyjka") do bezproblemowego zastosowania uniwersalnych uchwytów zezujących, wykorzystujących mocowanie bezpośrednio na konwerterze, niezależnie od typu czaszy
-
rozsuwana osłona złącza F zabezpieczająca przed warunkami atmosferycznymi
-
lekka, zwarta konstrukcja, nieobciążająca czaszy nawet w sytuacji mocowania 4 i więcej konwerterów
-
jedne z njalepszych na rynku współczynników szumów (typ. 0.3dB) oraz wzmocnienia
Współpracuje z multiswitchami dowolnych producentów.
Podstawowe parametry GI-204 Platinum X
pasmo odbioru - 10.7 do 12.75 GHz
sygnał przelączenia pasm - 22KHz
średnica mocowania - 40mm
osłona złącza - tak, zintegrowana z obudową
wzmocnienie - od 55 do 65 dB
współczynnik szumów - 0.2dB (typowo)
