KONWERTER FT232 USB-RS232/TTL INTERFEJS FT232RL MI

28-01-2014, 0:22
Aukcja w czasie sprawdzania była zakończona.

Cena kup teraz: 27 zł Aktualna cena: 27 zł

Użytkownik ELKOM-SERWIS

numer aukcji: 3894688995

Miejscowość Inowroclaw

Kupiono sztuk: 4 Licytowało: 4 Wyświetleń: 108

Koniec: 27-01-2014, 23:31

Dodatkowe informacje:
Stan: Nowy

szablon allegro 3v0

Sklep ELKOM-SERWIS

O nas
Nasze aukcje
Komentarze
Zadaj pytanie

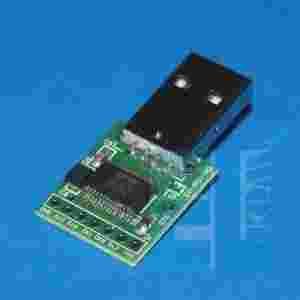

INTERFEJS USB-RS232 (TTL) - MINI

MODUŁ FT232RL EM-218

!!! NOWY MODUŁ EM-218 MINI !!!

ZASILANIE Z PORTU USB
LUB
ZASILANIE Z ZEWNĄTRZ

Wyjście napięcia 3,3V

Wspólpraca z sygnałami

w standardzie 5V lub 3,3V

Transmisja danych z prędkością do 3Mb/s

INTERFEJS USB2.0

Zastosuj moduł w własnych projektach

Nie masz czasu projektować, wykonać płytki, zmontować układu.

Teraz nie Musisz tracić na to czasu !!!

Masz pod ręką gotowy, zmontowany i uruchomiony układ.

Płytka dwustronna z metalizacją otworów

Cynowana - ułatwia lutowanie
Wiercona
Solder maska + opis sygnałów i elementów
Raster między pinami złącz 2,54mm
Wymiary płytki 22,5x19,00mm !!!
Niewielkie wymiary płytki pozwalają na wbudowanie układu do własnych urządzeń
Sygnały wyprowadzone do krawędzi płytki

-CTS, -RXD, -TXD, -RTS, -DTR oraz napięcia Vcc, 3,3V i GND

Sterowniki i opisy pdf można pobrać tutaj:FT232_STEROWNIKI_OPISY_PDF

Interfejs umożliwia programowanie i komunikację między różnego rodzaju zewnętrznymi urządzeniami elektronicznymi z portem (UART) RS232/TTL a komputerem.

MODUŁ z układem zasilania poprzez port USB.

Nie wymaga zasilacza !!!

Umożliwia również zasilanie z zewnątrz.

     Przejściówek typu USB-RS232 jest na
                         rynku b. dużo.
              Dlaczego więc kupić moduł
                      USB->RS232/TTL?

Moduł pozwala na pełne wykorzystanie możliwości
układu FT232R. Oprogramowanie MPROG pozwala na przypisanie wyjściom programowalnym odpowiednich funkcji sterujących oraz inwersję wszystkich sygnałów RS232.

Dzięki dodatkowym wyprowadzeniom na płytce Masz możliwość wykorzystania dodatkowych programowalnych portów układu do własnych zastosowań.

To nie jest zalany układ gdzie nie można wykorzystać wszystkich możliwości urządzenia. To również narzędzie dla urządzeń prototypowych oraz układów kontrolno-pomiarowych.

Dzięki temu układ może mieć wszechstronne zastosowanie.

Darmowe Sterowniki do układu na stronie producenta pod wszystkie systemy operacyjne.

Moduł USB może służyć do transmisji danych przez interfejs USB
Zbudowany na układzie FT232RL FTDI
Pozwala na transfer danych z prędkością do 3Mb/s.
Interfejs USB 2.0, kompatybilny również z USB1.1
Transmisja szeregowa UART: 7 lub 8 bitów danych, 1 lub 2 bity stopu, kontrola parzystości lub brak
Bufor nadawczy 256 bajtów, odbiorczy 128 bajtów
Sygnały z układu FT232 wyprowadzone do złącza na krawędziach płytki
Wbudowana pamięć EEPROM do zapisu konfiguracji pracy i ustawień użytkownika
Odpowiednie zworki pozwalają na prostą konfigurację pracy z zewnętrznym zasilaniem lub zasilaniem z portu USB
Współpraca z układami z logiką 5V jak i 3,3V - wybór pracy przez zwarcie odpowiednich padów od strony druku
Wbudowane żródło napięcia zasilania 3,3V wyprowadzone na płytce - zasilanie zewnętrznych układów
WTYK USB typ A - podłączenie bezpośrednio do gniazda USB komputera
Wyprowadzenia - 7 pin w rastrze 2,54mm na krawędzi płytki
Darmowe oprogramowanie MPROG do konfiguracji i programowania układu FT232
Oprogramowanie do tworzenia wirtualnego portu COM
Darmowe sterowniki dla programistów D2XX (USB Direct Drivers + DLL S/W Interface)
Unikalny numer identyfikacyjny ID
Konfigurowalne piny I/O
Wbudowany POWER-ON RESET
Możliwa inwersja (programowana) sygnałów UART
Kompatybilny z UHCI/OHCI/EHCI kontrolerem hosta
Zakres temperaturowy pracu układu -40 st C do 85 st C
Do modułu dołączony opis z rozmieszczeniem wyprowadzeń i sposobem podłączenia.
Produkt NOWY - przed wysyłką sprawdzony pod względem funkcjonalnym.
Moduł po zakupie jest wstępnie zaprogramowany i nie wymaga ponownego programowania
Na pewno Otrzymasz produkt sprawny w 100%.
W komplecie Otrzymasz

MODUŁ USB + instrukcja z opisem, rozmieszczeniem wyprowadzeń i sposobem podłączenia oraz schemat układu.

Przykładowe zastosowanie:

Programowanie central alarmowych, modułów GSM, telefonów itp. umożliwiających komunikację przez łącze szeregowe RS232/TTL
Budowa konwerterów USB-RS232, USB-RS422/RS485
Budowa modemów USB
W systemach kontrolno-pomiarowych
Łączenie systemów mikroprocesorowych z urządzeniami zewnętrznymi przez port USB
Odczyt i przesyłanie danych z w/w urządzeń lub innych.
komunikacja z mikrokontrolerami 8051, AVR, innymi, poprzez port USB
oraz wiele innych zastosowań
Układ sprawdzony został podczas programowania central alarmowych i modułów GSM. Działa w 100% !!!!

Sterowniki dla większości systemów operacyjnych:

Windows 7 x64, Vista x64
Windows XP x64
Windows Server 2003 x64
Windows 7, Vista
Windows XP
Windows Server 2003
Windows 2000
Windows ME
Windows 98
Linux
Mac OS X
Mac OS 9
Mac OS 8

Widok płytki i rozmiesczenie wyprowadzeń

Schemat ideowy modułu

PIN	OZNACZENIE	TYP	OPIS
1	Vcc	IN/OUT	ZASILANIE
2	CTS	IN	Gotowość nadawania
3	RXD	IN	Wejście danych
4	TXD	OUT	Wyjście danych
5	RTS	OUT	Sygnał żądania nadawania
6	DTR	OUT	Sygnał gotowości terminala
7	GND	MASA UKŁADU
3,3V	OUT	WYJŚCIE 3,3V

TYP

KONFIGURACJA

OPIS

1

Zasilanie 5V z USB

Zasilanie 5V pobierane z portu USB, PIN 1-Vcc - 5V wyjście zasilania innych urządzeń - obciążenie max 100mA

2

Zasilanie układu 5V zewnętrznym napięciem

Zasilanie 5V pobierane z zewnątrz, PIN 1 J1-Vcc - 5V wejście zasilania z zewnątrz

3

Praca z sygnałami w standardzie 3,3V TTL

Tryb pracy z sygnałami 3,3V, zasilanie z portu USB 5V, lub zasilanie układu zewnętrznym napięciem z zakresu 4V do 5V

4

Praca z sygnałami w standardzie 5V TTL

Tryb pracy z sygnałami 5V

5

Zasilanie urządzeń nap. 3,3V

Wyjście 3,3V max 50mA J3 – PIN19 3,3V

Na innych Naszych aukcjach dostępne są różnego typu interfejsy oraz kable do programowania

Nowość !!! Na innych Naszych aukcjach dostępny

Moduł przejściówka USB-RS232 ze złączem COM DB9

!!! Do każdego zamówienia GRATIS FIRMOWY !!!

ZAPRASZAMY

Przedstawione zdjęcia i opisy są własnością firmy ELKOM-SERWIS.
Jakiekolwiek kopiowanie bez naszej zgody jest zabronione

Kontakt

ELKOM-SERWIS
Balczewo 23A
88-110 Inowrocław
NIP 556[zasłonięte]118-19

e-mail:
sklep@
sklep-elektroniczny.com.pl

tel.: 603 [zasłonięte] 349

Konto mBank:
071[zasłonięte]200400[zasłonięte]30230[zasłonięte]039

Zasady aukcji

Po zalicytowaniu towaru proszę o podanie sposobu platności i wybór dowodu zakupu: paragon lub FV.

Towar wysyłamy w ciągu 24h od wpłynięcia przelewu na konto bankowe lub od potwierdzenia zakupu, przy formie płatności za pobraniem.

Paczki przesyłamy za pośrednictwem Poczty.

Koszt wysyłki pokrywa kupujacy.

Przy jednoczesnym zakupie kilku naszych przedmiotów koszty wysyłki naliczane są tylko raz !!!

Do każdego zamówienia wystawiany jest paragon lub FAKTURA VAT

Gwarancja

Towar jest NOWY i w oryginalnym opakowaniu

Każdy towar objęty jest gwarancją producenta.

Zgodnie z ustawą o ochronie niektórych praw konsumentów oraz o odpowiedzialności za szkodę wyrządzoną przez produkt niebezpieczny (Dz.U. z dnia 2 marca 2000r.) Klient ma prawo zwrócić towar w ciągu 10 dni kalendarzowych od jego otrzymania bez podania przyczyny.

Przykład zaprogramowanego układu oprogramowaniem Mprog

Sprzedajemy wyłącznie NOWE towary w oryginalnych opakowaniach i gwarancją producenta.

Nie przepłacaj !!!
- kupuj u NAS...

GALERIA

ELKOM-SERWIS - W Y B R A N E O F E R T Y

ELKOM-SERWIS - G A L E R I A S P S

zobacz przedmioty

GALERIA ZAWSZE OTWIERA SIĘ W NOWYM OKNIE

TYP	KONFIGURACJA	OPIS
1	Zasilanie 5V z USB	Zasilanie 5V pobierane z portu USB, PIN 1-Vcc - 5V wyjście zasilania innych urządzeń - obciążenie max 100mA
2	Zasilanie układu 5V zewnętrznym napięciem	Zasilanie 5V pobierane z zewnątrz, PIN 1 J1-Vcc - 5V wejście zasilania z zewnątrz
3	Praca z sygnałami w standardzie 3,3V TTL	Tryb pracy z sygnałami 3,3V, zasilanie z portu USB 5V, lub zasilanie układu zewnętrznym napięciem z zakresu 4V do 5V
4	Praca z sygnałami w standardzie 5V TTL	Tryb pracy z sygnałami 5V
5	Zasilanie urządzeń nap. 3,3V	Wyjście 3,3V max 50mA J3 – PIN19 3,3V
