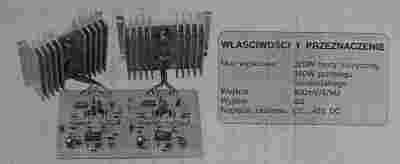

Przedmiotem sprzedaży jest piekielnie mocny wzmacniacz o mocy 320W (mono) przy impedancji 8 Ohm. Jest to oryginalny projekt zestawu do samodzielnego montażu TSM 118, wykonany ręcznie od podstaw (płytka, elektronika, montaż...) ukończony i kompletny (brakuje tylko 2 tranzystorów Darlingtona (BDX87C oraz BDX88C). W zestawie są 2 oryginalne tranzystory ST BDX87C/ ST BDX88C, nie żadne zamienniki. Idealny pomysł na prace zaliczeniową do szkoły lub bardziej ambitny projekt. Wszystkie podzespoły elektroniczne są nowe. Zestaw nigdy nie doczekał się uruchomienia. Schemat w wersji elektronicznej wysyłam na maila. Jeśli potrzebujesz drugiej - identycznej końcówki mocy do układu stereo, powinna być wystawiona na osobnej aukcji.
Parametry:
Moc wyjściowa: 320W mocy muzycznej, 160W przebiegu sinusoidalnego
Wejście: 800mV/47k
Wyjście: 8 Ohm
Napięcie zasilania: +/- 35...40V DC
Wzmacniacz akustyczny o tak dużej mocy, szczególnie w zestawie stereo (dwa identyczne wzmacniacze, czyli 640W!) jest w stanie nagłośnić nawet dużą sale, np. dyskotekę. W zastosowaniach domowych duża rezerwa mocy tego wzmacniacza zapewnia doskonalą jakość dźwięku. Wzmacniacz pracuje w układzie mostkowym (BTL), wykorzystując dwa układy scalone, sterowanych w przeciw-fazie driverów Hi-Fi LM391, każdy z oddzielna końcówką mocy z komplementarnymi tranzystorami Darlingtona. Drivery mają specjalne wejścia, które połączone ze wzmacniaczami końcowymi zabezpieczają układ przed zwarciem lub przeciążeniem. Wszystkie regulacje dźwięku odbywają się w przedwzmacniaczu.
GRATIS !!!
ULTRANISKOSZUMNY PRZEDWZMACNIACZ AVT-236
(również niedokończony + schematy)
GRATIS !!!
płytka zasilacza
(niedokończona, zamontowany mostek i trochę elektroniki)
