Przedmiotem aukcji jest zestaw podzespołów do napędu bramy uchylnej. Zestaw składa się z dwóch siłowników oraz układu zdalnego sterowania wraz z zasilaczem 12V.
Siłowniki można wykorzystać do sterowania automatycznego:
- bramami dwuskrzydłowymi
- szlabanami
- oknami
- drzwiami i furtkami
- elektrowniami wiatrowymi
- podnośnikami: motocykli , silników itp.
- kolektorami słonecznymi prostopadle do słońca
- w przemyśle: precyzyjne, kontrolowane przesunięcia , automatyczna i ciągła regulacja
- wykorzystanie samej przekładni i ustawienie odpowiedniej ilości obrotów do wykonania
- w robotyce: sterowanie ramieniem, manipulatorem, obracanie, podciąganie
- w maszynach i pojazdach rolniczych
- w inteligentnych budynkach
Opis techniczny siłowników:
- zasilanie 12-36VDC (typowo 24V)
- prąd max 1,5A
- max siła 3000N (300kg)
- wbudowane 2 wyłączniki krańcowe
- prędkość wysuwu do około 6mm/sek
- wysuw siłownika 12, 18 albo 24 cale (w zależności od wersji)
- wielkość dolnego korpusu 12x7x7 cm
- waga około 3,3 kg
Punkty montażowe : 2 otwory 13mm (jeden na końcu wysuwanego ramienia a drugi w obejmie montażowej)
Do wyboru są siłowniki o trzech długościach wysuwu (Parametry elektryczne jak i cena są te same)
- 12 cali (30 cm)
- 18 oraz (46 cm)
- 24 cale (60 cm)
W komplecie z siłownikiem są także:
- elementy montażowe
- instrukcja
- opakowanie
Opis techniczny zdalnego sterowania:
Dwa eleganckie chromowane piloty 2 przyciskowe z klapką umożliwiającą zasłonięcie przycisków.
Zestaw umożliwia zrealizowanie wielu zadań jak sterowanie silnikami, oświetleniem, siłownikami i innymi urządzeniami. maksymalne obciążenie każdego kanału to 7A (przy 230V) lub 10A (przy 12V).
Odbiornik może działać w 3 trybach przełączanych zworką w odbiorniku:
- włącz / wyłącz (naciśniecie przycisku nr 1 w pilocie powoduje włączenie przekaźnika nr 1 w odbiorniku a kolejne naciśniecie przycisku nr 1 w pilocie spowoduje wyłączenie tego przekaźnika). Analogicznie działa kanał drugi.
- chwilowy (naciśniecie przycisku nr 1 w pilocie i przytrzymanie go spowoduje włączenie przekaźnika nr 1 w odbiorniku aż do czasu puszczenia przycisku pilota). Analogicznie działa kanał drugi.
- przerzutnik / zatrzask (naciśniecie przycisku nr 1 w pilocie powoduje włączenie przekaźnika nr 1 w odbiorniku natomiast kolejne naciskanie przycisku 1 nie spowoduje żadnej dalszej reakcji. Naciśniecie przycisku nr 2 w pilocie spowoduje wyłączenie przekaźnika 1 oraz włączenie przekaźnika nr 2, kolejne naciskanie przycisku 2 nie spowoduje żadnej dalszej reakcji w tym momencie. A następnie od początku czyli: naciśniecie przycisku nr 1 w pilocie powoduje wyłączenie przekaźnika 2 i włączenie przekaźnika nr 1.... Ogólnie zawsze jeden z przekaźników jest włączony. Ta opcja jest często stosowana do sterowanie silnikami DC lewo/prawo. Ten tryb jest zalecany do sterowania siłownikiem.
Zalety sterownika:
- Pilot wielkości 5,5 x 3 x 1,5 cm. Zasilanie pilota typową baterią do pilotów 12V. Maksymalny zasięg do 70-100m w otwartym terenie. Pilot posiada 2 przyciski oraz czerwoną kontrolkę led.
- Odbiornik wielkości 7,5 x 5,5cm i grubości 2,5cm. Zasilanie przez 12VDC (minus 12V podłączamy do kostki pin "GND" natomiast plus 12V do pinu "12V". Każdy kanał posiada przekaźnik z wyprowadzonymi 3 pinami ( wspólny, NO oraz NC).
- Bardzo prosta obsługa: wystarczy odbiornik podłączyć pod 12V, do pilota włożyć baterie 12V i zaprogramować piloty do odbiornika.
Programowanie pilotów odbiornika jest banalne:
Wlaczyc zasilanie odbiornika, nacisnąć switch na płycie i przytrzymać około 4 sek aż mignie dioda led. Puścić switch i nacisnąć przycisk pilota (przytrzymać ok 1-2 sekundy), mignie dioda led w odbiorniku i gotowe! Do odbiornika można wpisać do 10 pilotów.
Koszt dodatkowego pilota to tylko 35 zł.
Kasowanie pamięci odbiornika: Włączyć zasilanie odbiornika, nacisnąć switch na płycie i przytrzymać około 8 sek (najpierw po ok 4 sek mignie dioda led a po kolejnych 4 sek dioda mignie jeszcze kilka krotnie) po czym zwolnic switcha.
W zestawie jest także zasilacz 12V służący do zasilania odbiornika zdalnego sterowania i siłowników.
W komplecie otrzymacie Państwo:

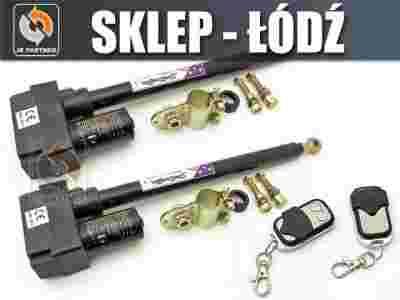

- Dwa siłowniki wraz z mocowaniem widocznym na foto
- Zestaw zdalnego sterowania (odbiornik z 2 pilotami )
- Zasilacz 12V 5A do odbiornika zdalnego sterowania i siłowników
- Dowód zakupu (paragon / faktura)
|
