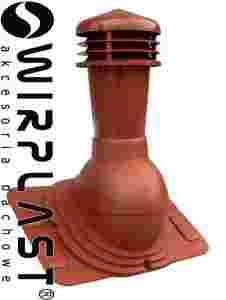

Kominek wentylacyjny nieizolowany
UNIWERSAL O110 do pokryć profilowanych
Kominki wentylacyjne stosowane są do przeprowadzenia i wyprowadzenia przewodów wentylacyjnych ponad dach, do odpowietrzenia pomieszczeń poddasza, pionów kanalizacyjnych i wylotu przewodów centralnego odkurzacza. Przejście dachowe można montować na wszystkich rodzajach blachach profilowanych oraz niskich pokryciach trapezowych. Estetyczny wygląd oraz bardzo łatwy montaż pozwala na wyprowadzenie instalacji wentylacyjnej ponad połać dachu. Kołnierz uszczelniający, który można wyprofilować na każdy rodzaj pokrycia falistego, wykonany jest z tworzywa TPE i odporny na szkodliwe działanie warunków atmosferycznych (starzenie, pękanie).
Materiał
polipropylen (PP) - stabilizowany na działanie promieni UV.
Parametry techniczne:
* średnica O110,
* regulowany kąt nachylenia 0- 45°,
* wysokość 495 mm,
* podstawa o wymiarach 445 x 295 mm.
Komplet zawiera:
* kominek wentylacyjny
* podstawa maskująca
* kołnierz uszczelniający
* 12szt. wkrętów w kolorze kominka
* 16szt. wkrętów farmerskich ( ocynk )
* naklejany szablon
* rura podłączeniowa
* silikon dekarski 40 ML
KOLORYSTYKA RAL:
nr katalogowy:
K25-2 brąz,
K25-3 grafit,
K25-4 czerwony,
K25-5 zielony,
K25-6 czarny,
K25-7 ceglasty,
12 szt wkrętów w kolorze kominka w komplecie Rysunek z rurą podłączeniową
Rysunek techniczny Rysunek techniczny
1. Po naklejeniu szablonu wyciąć otwór 2. Wyprofilować kołnierz, nałożyć silikon,
i dobrze odtłuścić. zamocować wkrętami
3. Zamocować maskownicę 4. Sposób rozmieszczenia wkrętów.
5. Przełożyć przez maskownicę. 6. Ustawić odpowiedni kąt
7. Zablokować wkrętami.8. Przekrój
ZESTAW MOŻNA POWIĘKSZYĆ O REDUKCJE
Redukcje: 50/110, 75/110, 100/110, 110/150, 150/160.
Redukcje dają łatwą i szybką możliwość podłączenia kilku średnic przewodów wentylacyjnych.
